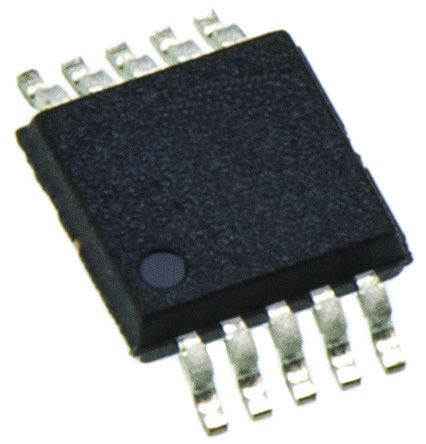

Image is for your reference only,please check specifications for details
- DRV8832DGQ - TI
-
Manufacturer:TI
-
ManyChip's Part#:MC5399030
-
Category:Motor Driver
-
Package:PowerPad-MSOP-10
-
Datasheet:Datasheet 3D Model
-
Description:Драйвер низковольтного коллекторного двигателя постоянного тока, 1 А, с регулировкой напряжения (управление IN1/IN2), 10-MSOP-PowerPAD, от -40 °C до 85 °C
-
Stock Locations:
-
Availability:245 pcs In Stock
-
MOQ:1 pcs
-
Unit Price:$ 4.51
Updated at 16/09/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- DRV8832 представляет собой интегрированное решение драйвера двигателя для игрушек на батарейках, принтеров и других низковольтных или батарейных приложений управления движением. Устройство имеет один H-мостовой драйвер и может управлять одним двигателем постоянного тока или одной обмоткой шагового двигателя, а также другими нагрузками, например соленоидами. Выходной драйверный блок состоит из N-канальных и P-канальных силовых MOSFET-транзисторов, сконфигурированных как H-мост для управления обмоткой двигателя.
- При достаточном теплоотводе через печатную плату DRV8832 может обеспечивать до 1 А постоянного/среднеквадратичного или пикового выходного тока. Устройство работает при напряжениях питания от 2,75 В до 6,8 В.
- Для поддержания постоянной скорости двигателя при изменении напряжения батареи и обеспечения длительного срока службы батареи предусмотрен метод регулирования напряжения с помощью ШИМ. Вывод входа позволяет программировать регулируемое напряжение. Также предусмотрен встроенный выход опорного напряжения.
- Встроенные функции защиты обеспечивают защиту от перегрузки по току, защиту от короткого замыкания, блокировку при пониженном напряжении и защиту от перегрева.
- DRV8832 также обеспечивает функцию ограничения тока для регулирования тока двигателя в таких условиях, как пуск или остановка двигателя, а также вывод сигнала неисправности для уведомления главного процессора об аварийной ситуации.
- DRV8832 выпускается в миниатюрном корпусе VSON размером 3 мм × 3 мм с 10 выводами и в корпусе MSOP PowerPAD (экологически безопасный: соответствует директиве RoHS и не содержит Sb/Br).
DRV8832DGQ Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Mounting Style | Surface Mount |
| Number of Pins | 10 Pin |
| Case/Package | PowerPad-MSOP-10 |
| Number of Outputs | 1 Output |
| Output Current | 1 A |
| Operating Temperature (Max) | 85 ℃ |
| Operating Temperature (Min) | -40 ℃ |
| Supply Voltage | 2.75V ~ 6.8V |
| Show | |
| Size-Length | 3.1 mm |
| Size-Width | 3.1 mm |
| Size-Height | 0.95 mm |
| Operating Temperature | -40℃ ~ 85℃ |
| Product Lifecycle Status | Active |
| Packaging | Tube |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
| ECCN Code | EAR99 |
