EMI7208MUTAG ON Semiconductor - RFI Shielding

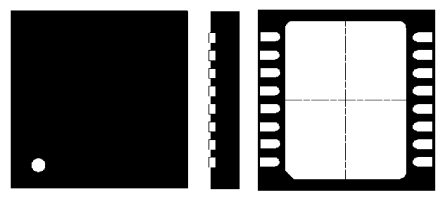

Image is for your reference only,please check specifications for details

EMI7208MUTAG - ON Semiconductor
Manufacturer:
ON Semiconductor
ManyChip's Part#:
MC2128875
Category:
RFI Shielding
Package:
UDFN-16
Datasheet:
Datasheet 3D Model
Description:
LC (Пи) ЭМИ-фильтр 3-го порядка нижних частот 8 каналов L = 17нГн, C = 12пФ 30мА 16-UFDFN с открытой площадкой
Stock Locations:
Availability:
83 pcs In Stock
MOQ:
1 pcs
Unit Price:
$ 0.2

Updated at 16/09/2026 10:30:15(UTC+8)

Certifications

ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.

Description

Семейства EMI7204MU, EMI7206MU и EMI7208MU представляют собой LC ЭМИ-фильтры со встроенной защитой от ЭСР. Их типовые значения компонентов L = 17 нГн и C = 12 пФ обеспечивают частоту среза 250 МГц и затухание в полосе задерживания более -23 дБ в диапазоне от 800 МГц до 6,0 ГГц. Такие характеристики делают компонент идеальным для параллельных интерфейсов со скоростью передачи данных до 125 Мбит/с в приложениях, где необходимо минимизировать радиопомехи. Указанный диапазон затухания очень эффективно снижает помехи от сигналов 2G/3G, GPS, Bluetooth® и WLAN. EMI7204MU, EMI7206MU и EMI7208MU доступны в малогабаритных корпусах для поверхностного монтажа UDFN с 4, 6 и 8 выводами, толщиной 0,5 мм и шагом выводов 0,4 мм.
Особенности
---
|
Защита от ЭСР ±16 кВ на каждом канале (IEC6100042 Уровень 4, контактный разряд)
Значения L/C 17 нГн и 12 пФ обеспечивают исключительные характеристики S21: частота f3dB 250 МГц и затухание в полосе задерживания -23 дБ в диапазоне от 800 МГц до 6,0 ГГц
Интегрированное системное решение ЭМИ/ЭСР в корпусе UDFN обеспечивает исключительную экономию средств, надежность системы и экономию пространства
Эти устройства являются бессвинцовыми (PbFree)

Show

EMI7208MUTAG Specifications

Attribute	Attribute Value

Datasheet	Datasheet
3D Model	3D Model
Mounting Style	Surface Mount
Number of Pins	16 Pin
Case/Package	UDFN-16
Capacitance	12 pF
Halogen Free Status	Halogen Free
Number of Channels	8 Channel
Number of Positions	16 Position
Test Current	1 mA
Operating Temperature (Max)	85 ℃
Operating Temperature (Min)	-40 ℃
	Show
Size-Length	3.3 mm
Size-Width	1.35 mm
Size-Height	0.55 mm
Operating Temperature	-40℃ ~ 85℃
Product Lifecycle Status	Active
Packaging	Tape & Reel (TR)
RoHS	RoHS Compliant
Lead-Free Status	Lead Free
ECCN Code	EAR99
