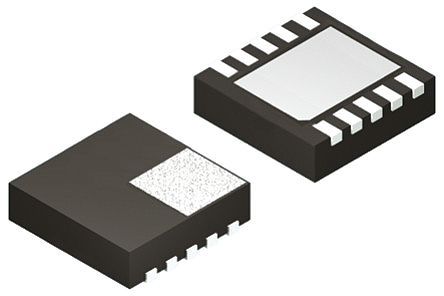

Image is for your reference only,please check specifications for details
- FDC1004DSCT - TI
-
Manufacturer:TI
-
ManyChip's Part#:MC3368504
-
Category:Capacitive Touch Sensor
-
Package:WSON-10
-
Datasheet:Datasheet 3D Model
-
Description:Емкостный сенсорный датчик, 4 канала, WSON-10; Тип интерфейса ИС: I2C; Мин. напряжение питания: 3В; Макс. напряжение питания: 3,6В; Тип корпуса датчика: WSON; Количество выводов: 10; Макс. рабочая температура: 85°C; Упаковка: поштучно; MSL: MSL 1 – без ограничений; Соответствие RoHS: Да
-
Stock Locations:
-
Availability:305 pcs In Stock
-
MOQ:1 pcs
-
Unit Price:$ 9.37
Updated at 16/09/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- Микросхема FDC1004DSCT представляет собой 4-канальный преобразователь емкости в цифровой код для решений емкостного сенсора (cap sensing). Емкостное зондирование с заземленными емкостными датчиками — это маломощная, высокоразрешающая бесконтактная технология измерения, которая может применяться в различных областях: от обнаружения приближения и распознавания жестов до анализа материалов и дистанционного измерения уровня жидкости. Датчиком в системе емкостного зондирования может быть любой металл или проводник, что обеспечивает низкую стоимость и высокую гибкость проектирования системы. FDC1004DSCT — это высокоразрешающий 4-канальный преобразователь емкости в цифровой код для реализации решений емкостного зондирования. Каждый канал имеет полный диапазон ±15 пФ и может обрабатывать смещение датчика емкостью до 100 пФ, которое может быть запрограммировано внутренне или реализовано с помощью внешнего конденсатора для отслеживания изменений окружающей среды во времени и температуре. Большая емкость смещения позволяет использовать удаленные датчики.
- Диапазон входной емкости ±15 пФ
- Разрешение измерения 0,5 фФ
- Максимальная емкость смещения 100 пФ
- Программируемая частота вывода данных 100/200/400 выборок/с
- Максимальная нагрузка на экран 400 пФ
- Напряжение питания 3,3 В
- Потребляемый ток: 750 мкА в активном режиме и 29 мкА в режиме ожидания
- Экологичный продукт, не содержит Sb/Br
- Устройство имеет ограниченную встроенную защиту от электростатического разряда. Во время хранения или транспортировки выводы должны быть закорочены вместе, или устройство должно быть помещено в токопроводящий пенопласт, чтобы предотвратить электростатическое повреждение затворов МОП-транзисторов.
FDC1004DSCT Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Mounting Style | Surface Mount |
| Number of Pins | 10 Pin |
| Case/Package | WSON-10 |
| Supply Voltage (DC) | 3.00V (min) |
| Supply Current | 750 µA |
| Number of Channels | 4 Channel |
| Number of Positions | 10 Position |
| Number of Inputs | 4 Input |
| Operating Temperature (Max) | 85 ℃ |
| Operating Temperature (Min) | -40 ℃ |
| Supply Voltage | 3V ~ 3.6V |
| Supply Voltage (Max) | 3.6 V |
| Supply Voltage (Min) | 3 V |
| Show | |
| Size-Length | 3.1 mm |
| Size-Width | 3.1 mm |
| Size-Height | 0.75 mm |
| Operating Temperature | -40℃ ~ 85℃ |
| Product Lifecycle Status | Active |
| Packaging | Each |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
| REACH SVHC Compliance | No SVHC |
| REACH SVHC Compliance Edition | 2015/06/15 |
| ECCN Code | EAR99 |
