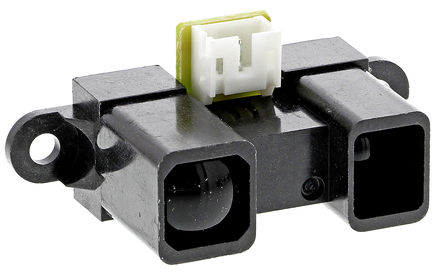

Image is for your reference only,please check specifications for details
- GP2Y0D02YK0F - Sharp
-
Manufacturer:Sharp
-
ManyChip's Part#:MC36903611
-
Category:Proximity Sensor
-
Package:SMD
-
Datasheet:Datasheet 3D Model
-
Description:Рассеивающий фотоэлектрический датчик, минимальная дальность 700 мм, максимальная — 900 мм, выходное напряжение 0,60–5,2 В, прямоугольной формы, монтаж на панель, размеры 29,50 × 13 мм, высота 21,6 мм, соответствует требованиям ROHS
-
Stock Locations:
-
Availability:0 pcs In Stock
-
MOQ:1 pcs
-
Unit Price:$ 0
Updated at 04/09/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- GP2Y0D02YK0F — это блок датчика измерения расстояния с цифровым выходом. Данный датчик состоит из интегрированного сочетания ПСД (позиционно-чувствительного детектора), ИК-излучателя и схемы обработки сигнала. Благодаря использованию триангуляционного метода на точность измерения расстояния практически не влияют изменения отражательной способности объекта, температура окружающей среды и длительность работы. Выходное напряжение датчика остаётся высоким при наличии объекта в заданном диапазоне расстояний, поэтому его можно также использовать в качестве датчика приближения. Подходит для бесконтактных переключателей (санитарное оборудование, управление освещением и т. п.), энергосберегающих датчиков (банкоматы, копиры, торговые автоматы, ноутбуки, ЖК-мониторы) и развлекательного оборудования (роботы, игровые автоматы).
- Ток потребления 33 мА
- Цифровой тип выхода
- Габариты корпуса: 29,5 мм × 13 мм × 21,6 мм
- Диапазон питающего напряжения: от 4,5 В до 5,5 В
- При сборке данного устройства следует проявлять осторожность, чтобы не оказывать чрезмерного давления ни на корпус датчика, ни на печатную плату.
- Для стабилизации линии питания рекомендуется установить байпасный конденсатор ёмкостью не менее 10 мкФ между выводами VCC и GND.
GP2Y0D02YK0F Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Mounting Style | Surface Mount |
| Number of Pins | 3 Pin |
| Case/Package | SMD |
| Supply Voltage (DC) | 5.00 V |
| Output Current | 33.0 mA |
| Supply Current | 50 mA |
| Number of Positions | 3 Position |
| Operating Temperature (Max) | 60 ℃ |
| Operating Temperature (Min) | -10 ℃ |
| Supply Voltage | 4.5V ~ 5.5V |
| Show | |
| Size-Length | 29.5 mm |
| Size-Width | 13 mm |
| Size-Height | 21.6 mm |
| Operating Temperature | -10℃ ~ 60℃ |
| Product Lifecycle Status | Active |
| Packaging | Tray |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
| ECCN Code | EAR99 |
