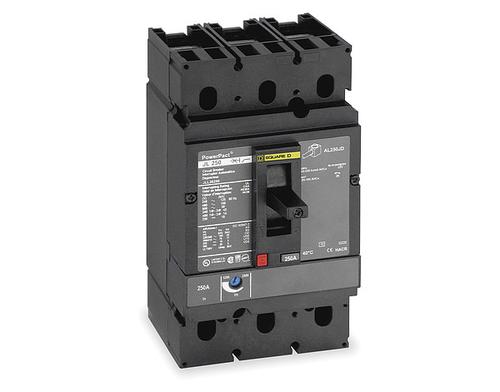

Image is for your reference only,please check specifications for details
- JDL36175 - Square D
-
Manufacturer:Square D
-
ManyChip's Part#:MC289850745
-
Category:Circuit Breaker
-
Datasheet:Datasheet 3D Model
-
Description:Автоматический выключатель, в литом корпусе, 3-полюсный, 175 А, 600 В перем. тока/250 В пост. тока, блочного монтажа, с кабельными наконечниками
-
Stock Locations:
-
Availability:0 pcs In Stock
-
MOQ:1 pcs
-
Unit Price:$ 0
Updated at 16/09/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- Благодаря хорошей приспособленности к широкому спектру применений, автоматические выключатели в литом корпусе серий PowerPact® H, J и L обеспечивают полный набор устанавливаемых на месте эксплуатации аксессуаров, устанавливаемых на месте расцепителей и улучшенные номинальные отключающие способности. Эти автоматические выключатели в литом корпусе обеспечивают непревзойденную гибкость конструкции для применений от 15 до 600 А и имеют одинаковые монтажные отверстия, расположение рукояток, размеры накладной панели и аксессуары, что позволяет заказчикам стандартизировать конструкции оборудования.
- **Особенности
- * **Типоразмер H — 150 А, доступен в стандартном и 100% исполнении, со стандартными номинальными токами от 15 до 150 А. Номинальные отключающие способности (AIR) включают D-18 кА, G-35 кА, J-65 кА и L-100 кА при 480 В перем. тока.
- * **Типоразмер J — 250 А, доступен в стандартном и 100% исполнении, со стандартными номинальными токами от 150 до 250 А. Номинальные отключающие способности (AIR) включают D-18 кА, G-35 кА, J-65 кА и L-100 кА при 480 В перем. тока.
- * **Типоразмер L — 600 А, доступен в стандартном и 100% исполнении, со стандартными номинальными токами от 250 до 600 А. Номинальные отключающие способности (AIR) включают D-18 кА, G-35 кА, J-65 кА и L-100 кА при 480 В перем. тока.
- * Монтируемые на месте аксессуары унифицированы для автоматических выключателей типоразмеров H, J и L, что упрощает складирование и установку.
- * Уникальные защелкивающиеся клеммы делают изменение конфигураций шин и кабельных наконечников простым и легким.
- * Устанавливаемые на месте расцепители снижают затраты на складские запасы и уменьшают требуемые складские площади за счет конфигурирования изделий в месте использования.
- * Обеспечивает стандартизацию конструкций для применений от 15 до 600 А благодаря одинаковым монтажным отверстиям, расположению рукояток и размерам накладных панелей для типоразмеров H, J и L.
- * Многие варианты конфигураций обеспечивают гибкость применения: I-Line®, втычные, выдвижные, с задним присоединением, с распределительными клеммами, с обжимными наконечниками и на DIN-рейке.
- * Моторные приводы, поворотные рукоятки и тросовые приводы предоставляют возможности для интеграции в различные применения.
- * Сертифицирован по международным стандартам, включая UL, IEC, CSA и NOM. Также имеются морские номиналы.
JDL36175 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Mounting Style | DIN Rail |
| Current Rating | 175 A |
| Voltage Rating | 600VAC, 250VDC |
| Show | |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
