Description
- Общее описание
- KSZ8051 представляет собой однополярный физический уровень Ethernet 10Base-T/100Base-TX, предназначенный для передачи и приема данных по стандартному неэкранированному кабелю витой пары (UTP) категории 5.
- KSZ8051 — это высокоинтегрированное компактное решение. Оно снижает стоимость платы и упрощает ее компоновку за счет использования встроенных оконечных резисторов для дифференциальных пар и интеграции малошумящего регулятора для питания ядра напряжением 1,2 В.
- KSZ8051MNL предлагает интерфейс MII (Media Independent Interface), а KSZ8051RNL — сокращенный интерфейс RMII (Reduced Media Independent Interface) для прямого подключения к совместимым с MII/RMII Ethernet MAC-процессорам и коммутаторам.
- Особенности
- • Однокристальный Ethernet-трансивер 10Base-T/100Base-TX, соответствующий стандарту IEEE 802.3
- • Поддержка интерфейса MII (KSZ8051MNL)
- • Поддержка интерфейса RMII v1.2 с выходом опорного тактового сигнала 50 МГц на MAC и возможностью подачи внешнего опорного тактового сигнала 50 МГц (KSZ8051RNL)
- • Поддержка режима «Back-to-Back» для медного репитера 100 Мбит/с или медиаконвертера
- • Интерфейс управления MDC/MDIO для конфигурации регистров PHY
- • Программируемый выход прерываний
- • Выходы светодиодов для индикации состояния соединения, активности и скорости
- • Встроенные оконечные резисторы для дифференциальных пар
- • Коррекция смещения базовой линии (Baseline Wander Correction)
- • HP Auto MDI/MDI-X для надежного обнаружения и коррекции прямых и перекрестных кабелей с возможностью отключения и включения
- • Автосогласование для автоматического выбора максимальной скорости соединения (10/100 Мбит/с) и дуплексного режима (полу/полный)
- • Режимы снижения энергопотребления и отключения питания
- • Диагностика кабеля на основе технологии LinkMD® TDR для выявления неисправностей медных кабелей
- • Поддержка параметрического NAND Tree для обнаружения неисправностей между выводами микросхемы и платой
- • Режимы шлейфа (loopback) для диагностики
- • Одно напряжение питания 3,3 В с возможностью выбора напряжения VDD I/O: 1,8 В, 2,5 В или 3,3 В
- • Встроенный регулятор 1,2 В для ядра

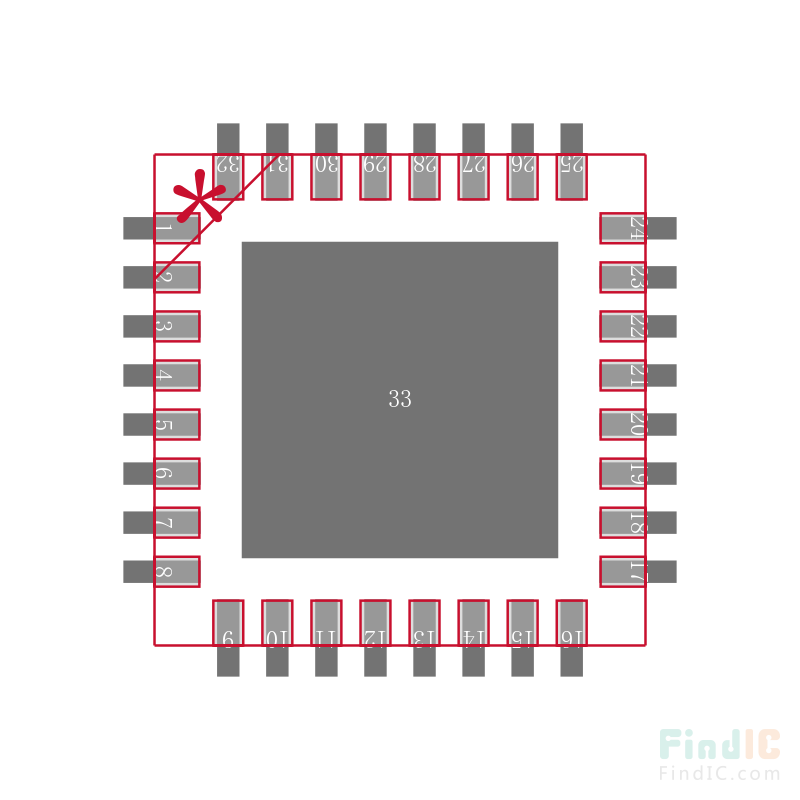

- • Доступен в корпусе QFN с 32 выводами (5 мм x 5 мм)
- Применение
- • Игровая консоль
- • IP-телефон
- • IP-приставка (Set-top Box)
- • IP-телевизор
- • LOM (Локальное управление сетью)
- • Принтер
KSZ8051RNL Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Mounting Style | Surface Mount |
| Case/Package | VFQFN-32 |
| Supply Voltage | 3.3 V |
| Show | |
| Product Lifecycle Status | Obsolete |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
