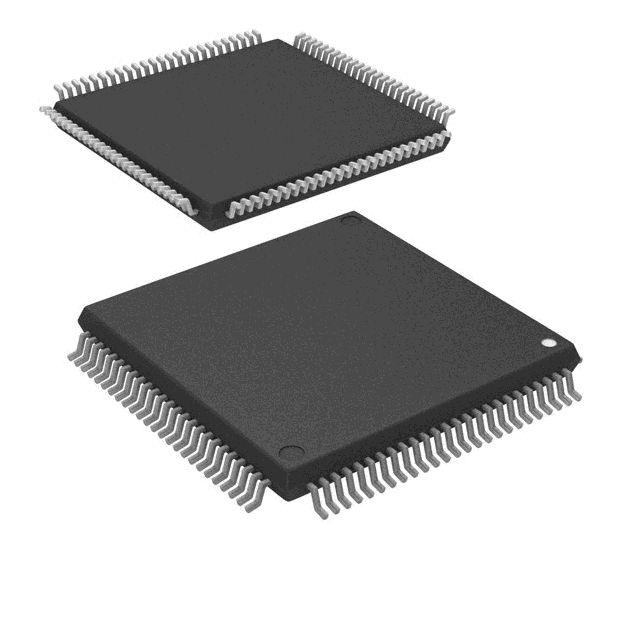

Image is for your reference only,please check specifications for details
Updated at 16/09/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- Микроконтроллер Stellaris® LM3S6432 основан на ядре ARM® Cortex™-M3, работающем на частоте до 50 МГц, с 96 КБ флэш-памяти и 32 КБ SRAM. LM3S6432 также обеспечивает промышленное подключение в реальном времени с помощью Ethernet MAC/PHY 10/100, контроллера SSI/SPI, интерфейса I2C и двух UART. Микроконтроллер LM3S6432 также обладает расширенными функциями управления движением, включая два выхода ШИМ управления движением с мертвой зоной и один вход защиты от неисправностей для низкошумящего отключения. Микроконтроллер также имеет интеллектуальные аналоговые возможности, включая два аналоговых компаратора и три канала высокоточного 10-битного аналого-цифрового преобразования с возможностью выборки со скоростью 250 тысяч выборок в секунду. Наконец, микроконтроллер LM3S6432 оснащен 24-битным системным таймером, тремя 32-битными или шестью 16-битными таймерами общего назначения, сторожевым таймером, низковыпадающим регулятором напряжения, что требует только одного напряжения питания, схемой сброса при понижении напряжения, контроллером сброса при включении питания и до 43 GPIO.
- 32-битный процессор ARM® Cortex™-M3 с частотой 50 МГц, системным таймером (SysTick), встроенным вложенным векторизованным контроллером прерываний (NVIC), блоком защиты памяти (MPU) и набором инструкций Thumb-2
- Полнофункциональное решение для отладки с доступом через интерфейсы JTAG и Serial Wire, а также контроллер порта доступа к тестированию (TAP), соответствующий IEEE 1149.1-1990
- 96 КБ флэш-памяти с однократным доступом и 32 КБ SRAM с однократным доступом
- 14–43 GPIO (в зависимости от конфигурации) с программируемым управлением для прерываний GPIO и конфигурации выводов
- Сторожевой таймер, соответствующий ARM FiRM; плюс три модуля таймеров общего назначения (GPTM), каждый из которых предоставляет два 16-битных таймера/счетчика и может быть настроен для независимой работы
- 10-битный аналого-цифровой преобразователь (АЦП) с тремя аналоговыми входными каналами и частотой дискретизации 250 тысяч выборок в секунду
- Два полностью программируемых UART типа 16C550 с поддержкой IrDA
- Синхронный последовательный интерфейс (SSI), поддерживающий работу с интерфейсами Freescale SPI, MICROWIRE или синхронными последовательными интерфейсами Texas Instruments
- Интерфейс межсоединений (I2C), обеспечивающий стандартную (100 Кбит/с) и быструю (400 Кбит/с) передачу, а также поддержку отправки и получения данных в качестве ведущего или ведомого устройства
- Высоконастраиваемый контроллер Ethernet 10/100, соответствующий спецификации IEEE 802.3-2002, с полно- и полудуплексными режимами для работы на 100 Мбит/с и 10 Мбит/с, а также автоматической коррекцией перекрестных соединений MDI/MDI-X
- Два встроенных аналоговых компаратора, настраиваемых для вывода, инициирующего выборку АЦП, управления выходным выводом или генерации прерывания
- Один блок генератора ШИМ, каждый с одним 16-битным счетчиком, двумя компараторами ШИМ, генератором сигнала ШИМ, генератором мертвой зоны и селектором прерывания/запуска АЦП
- Промышленный и расширенный температурный диапазон, RoHS-совместимый 100-выводной корпус LQFP и промышленный диапазон RoHS-совместимый 108-шариковый корпус BGA
LM3S6432 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
