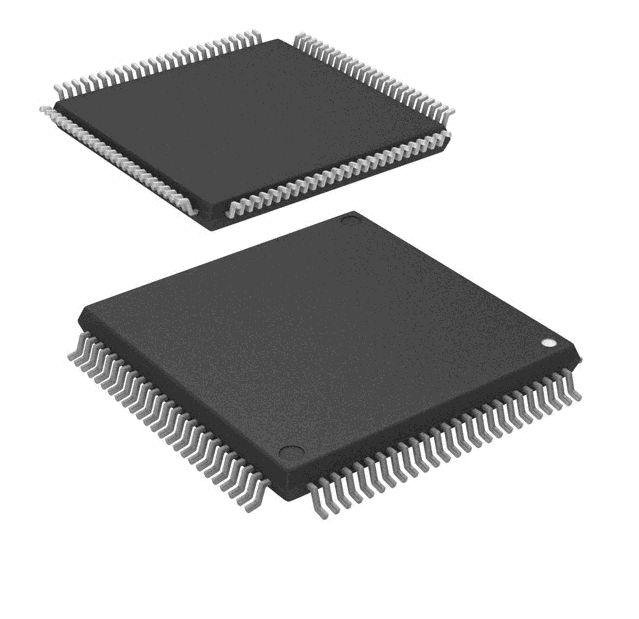

Image is for your reference only,please check specifications for details
Updated at 16/09/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- Микроконтроллер Stellaris® LM3S6911 основан на ядре ARM® Cortex™-M3, работающем на частоте до 50 МГц, и оснащён флэш-памятью 256 КБ и SRAM 64 КБ. LM3S6911 также обеспечивает промышленную связь в реальном времени, включая контроллер Ethernet 10/100 MAC/PHY, два контроллера SSI/SPI, два интерфейса I2C и три UART. Наконец, микроконтроллер LM3S6911 предоставляет 24-битный таймер SysTick, четыре 32-битных или восемь 16-битных таймеров общего назначения, сторожевой таймер, модуль гибернации с питанием от батареи, часами реального времени и 256 байтами энергонезависимой памяти для сохранения состояния, стабилизатор напряжения с малым падением напряжения, благодаря которому требуется только одно напряжение питания, сброс при понижении напряжения, контроллер сброса при включении питания и до 46 выводов GPIO.
- 32-битное ядро процессора ARM® Cortex™-M3 с тактовой частотой 50 МГц, системным таймером (SysTick), встроенным вложенным векторным контроллером прерываний (NVIC), блоком защиты памяти (MPU) и набором команд Thumb-2
- Полнофункциональное решение для отладки с доступом через интерфейсы JTAG и Serial Wire и контроллером тестового порта доступа (TAP), совместимым со стандартом IEEE 1149.1-1990
- Одноцикловая флэш-память объёмом 256 КБ и одноцикловая SRAM объёмом 64 КБ
- Малопотребляющий модуль гибернации с питанием от батареи и часами реального времени
- От 10 до 46 выводов GPIO (в зависимости от конфигурации) с программируемым управлением прерываниями GPIO и конфигурацией выводов
- Сторожевой таймер, совместимый с ARM FiRM; плюс четыре модуля таймеров общего назначения (GPTM), каждый из которых предоставляет два 16-битных таймера/счётчика и может быть настроен для работы независимо
- 10-битный аналого-цифровой преобразователь (АЦП) с аналоговыми входными каналами и частотой дискретизации в выборках в секунду
- Три полностью программируемых UART типа 16C550 с поддержкой IrDA
- Два модуля синхронного последовательного интерфейса (SSI), поддерживающих работу с синхронными последовательными интерфейсами Freescale SPI, MICROWIRE или Texas Instruments
- Два модуля интерфейса Inter-Integrated Circuit (I2C), обеспечивающих передачу в стандартном (100 кбит/с) и быстром (400 кбит/с) режимах и поддержку отправки и приёма данных в качестве ведущего или ведомого устройства
- Высококонфигурируемый контроллер Ethernet 10/100, соответствующий спецификации IEEE 802.3-2002, с полнодуплексным и полудуплексным режимами для работы на скоростях 100 Мбит/с и 10 Мбит/с и автоматической коррекцией перекрёстного соединения MDI/MDI-X
- Два встроенных аналоговых компаратора, настраиваемых для управления выходным выводом или формирования прерывания
- Корпус LQFP со 100 выводами, соответствующий RoHS, с промышленным и расширенным температурным диапазоном, и корпус BGA со 108 шариками, соответствующий RoHS, с промышленным диапазоном температур
LM3S6911 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
