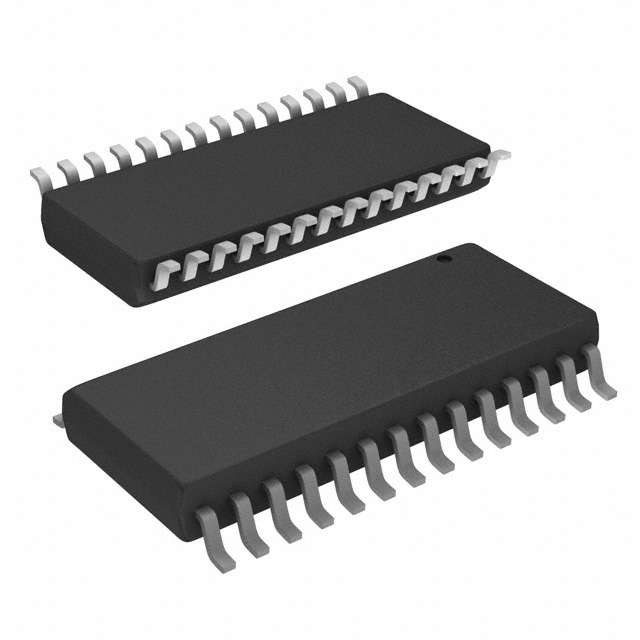

Image is for your reference only,please check specifications for details
Updated at 16/09/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- Описание
- Понижающий контроллер MAX1718 предназначен для преобразователей постоянного тока в цепях питания центральных процессоров в ноутбуках. Он обеспечивает динамически регулируемое выходное напряжение, сверхбыстрый переходный отклик, высокую точность по постоянному току и высокий КПД, необходимые для современных источников питания процессоров. Собственная схема управления с быстрым откликом Quick-PWM™ (постоянное время включения) компании Maxim легко справляется с широкими коэффициентами преобразования входного/выходного напряжения и обеспечивает 100-наносекундный «мгновенный» отклик на скачки нагрузки, сохраняя при этом относительно постоянную частоту переключения.
- Выходное напряжение можно динамически регулировать с помощью 5-битного цифро-аналогового преобразователя (ЦАП) в диапазоне от 0,6 В до 1,75 В. MAX1718 имеет внутренний мультиплексор, который принимает три уникальных 5-битных кода VID ЦАП, соответствующих режимам Performance, Battery и Suspend. Точное управление скоростью нарастания обеспечивает «своевременное» достижение нового значения ЦАП, минимизируя броски тока от батареи и к ней.
- Внутренний ЦАП MAX1718B синхронизирован с тактовым генератором скорости нарастания для улучшенной работы при агрессивном управлении питанием в новых наборах микросхем и операционных системах, которые могут выполнять неполные переключения режимов.
- Пара дополнительных входов управления смещением позволяет легко компенсировать падение напряжения на дорожках печатной платы или создавать источник питания с позиционированием напряжения. Позиционирование напряжения изменяет реакцию на скачок нагрузки, уменьшая требования к выходным конденсаторам и общую рассеиваемую мощность системы.
- Одноступенчатое понижающее преобразование позволяет этим устройствам напрямую понижать напряжение высоковольтных батарей для достижения максимально возможного КПД. Альтернативно, двухступенчатое преобразование (понижение напряжения системной шины 5 В вместо батареи) на более высокой частоте переключения позволяет достичь минимально возможных физических размеров.
- MAX1718 выпускается в 28-выводном корпусе QSOP.
MAX1718 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Mounting Style | Surface Mount |
| Case/Package | QSOP-28 |
| Show | |
| Product Lifecycle Status | Unknown |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
