STM32F746IGT6 ST Microelectronics - Microcontrollers

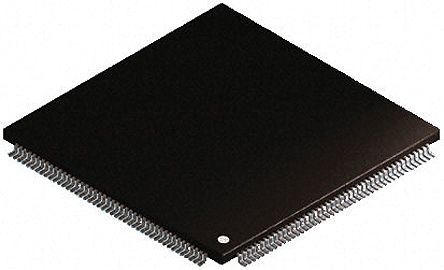

Image is for your reference only,please check specifications for details

STM32F746IGT6 - ST Microelectronics
Manufacturer:
ST Microelectronics
ManyChip's Part#:
MC3288704
Category:
Microcontrollers
Package:
LQFP-176
Datasheet:
Datasheet 3D Model
Description:
MCU 32-битный ARM Cortex M7 RISC, с флеш-памятью объемом 1 МБ, напряжением работы от 1,8 В до 2,5 В и 3,3 В. Корпус устройства имеет формат LQFP, количество контактов – 176. Этот микроконтроллер серии STM32F7 представляет собой высокопроизводительный микроконтроллер на архитектуре Cortex-M7, 32-битной архитектуры, с функцией FPU, адаптивным ускорителем в реальном времени (ART Accelerator) и кэшем L1. Ядро микроконтроллера работает со скоростью до 216 МГц. Ядро Cortex-M7 имеет одну устройство вычисления дробных чисел (SFPU), которое поддерживает все инструкции и типы данных с точностью одного знака, предусмотренные архитектурой ARM. Также в микроконтроллере реализован полный набор инструкций для работы с датчиками DSP и устройство защиты памяти (MPU), что повышает безопасность приложений. Микроконтроллер STM32F746 оснащен высокоскоростной встроенной памятью, объемом 1024 байтов OTP-памяти, широким спектром усовершенствованных интерфейсов I/O и периферийных устройств, соединенных с двумя шинами APB, двумя шинами AHB, 32-битной матрицей множественных шин AHB и многослойным интерклюдером AXI для доступа к внутренней и внешней памяти. * Флеш-память объемом 1 МБ и SRAM объемом 340 КБ (320 КБ системной памяти, 16 КБ инструкционной памяти и 4 КБ резервной SRAM). * Интерфейсы Ethernet, 6/3 SPI/I2S, 4 интерфейсов I2C, 4/4 USART/UART, USB OTG FS/HS, 2 интерфейсов CAN, 2 интерфейсов SAI, SPDIFRX, SDMMC. * 140 интерфейсов I/O с возможностью выполнения прерываний. * Параллельный интерфейс для камеры от 8 до 14 бит, скорость передачи данных до 54 МБ/с. * Десять универсальных таймключеров, два продвинутых управляющих таймключера, два основных таймключера и один таймключер низкой энергопотребности. * Контроллер для LCD-TFT с разрешением до XGA, с специальным ускорителем Chrom-ART для DMA2D. * Три 12-битных аналого-цифровых конвертеров с скоростью передачи данных 2,4 МГц на канал и 7,2 МГц в тройном перекрестном режиме. * Два 12-битных датчика изменения направления и 16 контроллеров для передачи данных с FIFO и поддержкой бурстовых передач данных. * Напряжение питания от 1,7 В до 3,6 В. * Диапазон рабочих температур от -40°C до 85°C.
Stock Locations:
Availability:
404 pcs In Stock
MOQ:
1 pcs
Unit Price:
$ 17.86

Updated at 20/10/2026 10:30:15(UTC+8)

Certifications

ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.

Description

STM32F746IGT6 – это микроконтроллер серии STM32F7 высокой производительности на архитектуре ARM, с ядром Cortex-M7 и размером памяти 32 бита. Микроконтроллер имеет конфигурацию LQFP с 176 контактами. Обладает функциями FPU, адаптивным быстрым процессором (ART Accelerator) и кэшем L1. Ядро Cortex-M7 имеет точность вычислений в одной дроби, что позволяет использовать все инструкции и типы данных с однородной точностью, предусмотренные архитектурой ARM. Также микроконтроллер включает в себя полный набор инструкций для работы со специализированными процессорами и устройствами защиты памяти, что повышает безопасность приложений. STM32F746 включает в себя высокоскоростные встраиваемые запоминающие устройства, 1024 байт ОТП-памяти, широкий спектр интерфейсов I/O и периферийных устройств, соединенных с двумя шин APB, двумя шнямами AHB, 32-битной матрицей мульти-AHB-шин и многослойным интернетом AXI для доступа к внутренней и внешней памяти.
Флеш-память объемом 1 МБ и SRAM объемом 340 КБ (320 КБ системной памяти, 16 КБ инструкций и 4 КБ резервной SRAM).
Интерфейсы Ethernet, 6/3 SPI/I2S, 4 интерфейсов I2C, 4/4 USART/UART, USB OTG FS/HS, 2 интерфейсов CAN, 2 интерфейсов SAI, SPDIFRX, SDMMC.
140 портов I/O с возможностью обработки прерываний.
Параллельный интерфейс для камеры от 8 до 14 бит, скорость передачи данных до 54 Мбит/с.
Десять общих таймкодов, два усовершенствованных таймкода для управления процессом работы устройства, два основных таймкода и один таймкод низкой энергией.
Контроллер для LCD-TFT с разрешением до XGA, включает в себя специальный акселератор Chrom-ART для DMA2D.
Три 12-битных АЦП со скоростью передачи данных 2,4 МГц на канал и 7,2 МГц в тройном режиме интерлейсинга.
Два 12-битных конвертера D/A и 16 контроллеров для потоковой передачи данных с FIFOs и поддержкой бурстовых записей.
Рабочее напряжение от 1,7 В до 3,6 В.
Диапазон рабочих температур от -40°C до 85°C.

Show

STM32F746IGT6 Specifications

Attribute	Attribute Value

Datasheet	Datasheet
3D Model	3D Model
Mounting Style	Surface Mount
Number of Pins	176 Pin
Case/Package	LQFP-176
Frequency	216 MHz
Number of Positions	176 Position
Clock Speed	216 MHz
RAM Memory Size	320 KB
Number of Bits	32 Bit
Power Dissipation	526 mW
Number of ADCs	3 ADC
Number of Inputs and Outputs	140 Input IO
Operating Temperature (Max)	85 ℃
Operating Temperature (Min)	-40 ℃
Power Dissipation (Max)	526 mW
Number of DACs	1 DAC
Supply Voltage	1.7V ~ 3.6V
Supply Voltage (Max)	3.6 V
Supply Voltage (Min)	1.7 V
	Show
Size-Length	24.1 mm
Size-Width	24.1 mm
Size-Height	1.45 mm
Operating Temperature	-40℃ ~ 85℃ (TA)
Product Lifecycle Status	Active
Packaging	Tray
RoHS	RoHS Compliant
Lead-Free Status	Lead Free
ECCN Code	3A991A2
