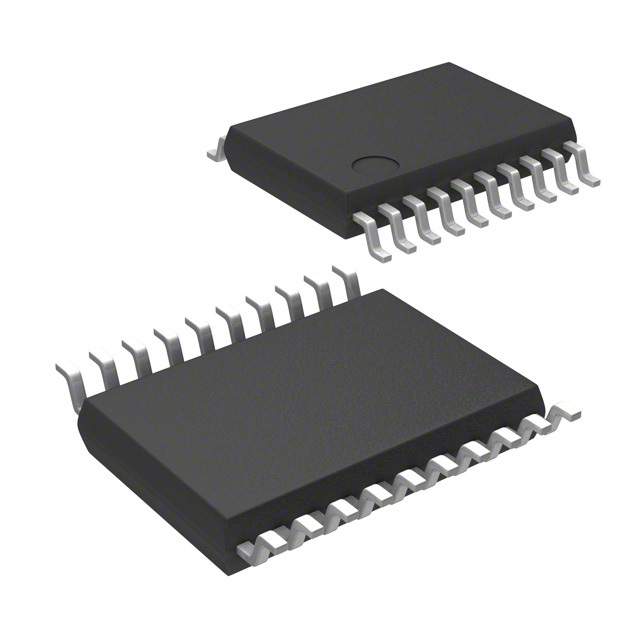

Image is for your reference only,please check specifications for details
- STM8L151F3P3 - ST Microelectronics
-
Manufacturer:ST Microelectronics
-
ManyChip's Part#:MC1990296
-
Category:Microcontroller, MCU IC
-
Package:TSSOP-20
-
Datasheet:Datasheet 3D Model
-
Description:Микроконтроллер 8-бит STM8L STM8 CISC 8 КБ флеш 2,5 В/3,3 В 20-выводной TSSOP лоток
-
Stock Locations:
-
Availability:321 pcs In Stock
-
MOQ:1 pcs
-
Unit Price:$ 36.4
Updated at 04/09/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- Микроконтроллеры STM8L151x2/3 с низкой плотностью и сверхнизким энергопотреблением оснащены улучшенным ядром STM8 CPU, обеспечивающим повышенную производительность (до 16 MIPS при 16 МГц) при сохранении преимуществ CISC-архитектуры с улучшенной плотностью кода, 24-битным линейным адресным пространством и оптимизированной для низкопотребляющих режимов архитектурой.
- Семейство включает встроенный модуль отладки с аппаратным интерфейсом (SWIM), который обеспечивает неинтрузивную внутрисхемную отладку и сверхбыстрое программирование Flash-памяти.
- Все микроконтроллеры STM8L151x2/3 с низкой плотностью имеют встроенную EEPROM для данных и низкопотребляющую Flash-память программ с низковольтным однополярным питанием.
- Устройства включают широкий набор улучшенных портов ввода/вывода и периферии, 12-битный АЦП, два компаратора, часы реального времени, два 16-битных таймера, один 8-битный таймер, а также стандартные интерфейсы связи: SPI, I2C и один USART. Модульная конструкция набора периферии позволяет использовать одинаковые периферийные модули в различных семействах микроконтроллеров ST, включая 32-битные семейства. Это значительно упрощает переход на другое семейство, а использование общего набора средств разработки делает его ещё проще.
- **Основные характеристики**
- Условия эксплуатации
- Рабочее напряжение питания: от 1,65 до 3,6 В (без BOR), от 1,8 до 3,6 В (с BOR)
- Диапазон температур: от -40 до 85 или 125 °C
- Функции низкого энергопотребления
- 5 режимов пониженного энергопотребления: Ожидание, Низкопотребляющий режим работы, Низкопотребляющий режим ожидания, Активный останов с RTC, Останов
- Сверхнизкая утечка на каждый порт I/O: 50 нА
- Быстрый выход из режима Halt: 5 мкс
- Усовершенствованное ядро STM8
- Гарвардская архитектура и 3-ступенчатый конвейер
- Макс. частота: 16 МГц, пиковая производительность 16 CISC MIPS
- До 40 внешних источников прерываний
- Управление сбросом и питанием
- Низкопотребляющий, сверхбезопасный сброс BOR с 5 выбираемыми порогами
- Сверхнизкопотребляющие POR/PDR
- Программируемый детектор напряжения (PVD)
- Управление тактовой частотой
- Кварцевые генераторы на 32 кГц и 1–16 МГц
- Внутренний RC-генератор на 16 МГц с заводской калибровкой
- Внутренний низкопотребляющий RC-генератор на 38 кГц
- Система защиты тактовой частоты
- Низкопотребляющие часы реального времени (RTC)
- BCD-календарь с прерыванием по будильнику
- Цифровая калибровка с точностью +/- 0,5 ppm
- Система защиты LSE
- Автоматический выход из режима Halt с периодическим прерыванием
- Память
- До 8 Кбайт Flash-памяти программ плюс 256 байт EEPROM для данных с ECC
- Гибкие режимы защиты от записи/чтения
- 1 Кбайт ОЗУ
- DMA
- 4 канала, поддерживающие АЦП, SPI, I2C, USART, таймеры
- 1 канал для передачи память-память
- 12-битный АЦП до 1 Msps / 28 каналов
- Датчик температуры и внутреннее опорное напряжение
- 2 сверхнизкопотребляющих компаратора
- 1 с фиксированным порогом и 1 с Rail-to-Rail
- Возможность пробуждения
- Таймеры
- Два 16-битных таймера с 2 каналами (IC, OC, ШИМ), квадратурный энкодер (TIM2, TIM3)
- Один 8-битный таймер с 7-битным предделителем (TIM4)
- 1 оконный и 1 независимый сторожевой таймер
- Таймер-зуммер с частотами 1, 2 или 4 кГц
- Интерфейсы связи
- Один синхронный последовательный интерфейс (SPI)
- Быстрый I2C 400 кГц
- Один USART
- До 41 порта I/O, все с возможностью привязки к векторам прерываний
- До 20 каналов емкостного сенсора, поддерживающих сенсорные кнопки, датчики приближения, линейные и поворотные сенсоры
- Поддержка разработки
- Быстрое внутрисхемное программирование и неинтрузивная отладка через SWIM
- Загрузчик через USART
- 96-битный уникальный идентификатор
STM8L151F3P3 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Mounting Style | Surface Mount |
| Number of Pins | 20 Pin |
| Case/Package | TSSOP-20 |
| Number of Positions | 20 Position |
| RAM Memory Size | 1K x 8 |
| Power Dissipation | 45 mW |
| Number of ADCs | 1 ADC |
| Number of Inputs and Outputs | 18 Input IO |
| Operating Temperature (Max) | 125 ℃ |
| Operating Temperature (Min) | -40 ℃ |
| Power Dissipation (Max) | 45 mW |
| Supply Voltage (Max) | 3.6 V |
| Supply Voltage (Min) | 1.8 V |
| Show | |
| Operating Temperature | -40℃ ~ 125℃ (TA) |
| Product Lifecycle Status | Active |
| Packaging | Tray |
| RoHS | RoHS Compliant |
| Lead-Free Status | |
| ECCN Code | EAR99 |
