Description
- Описание:

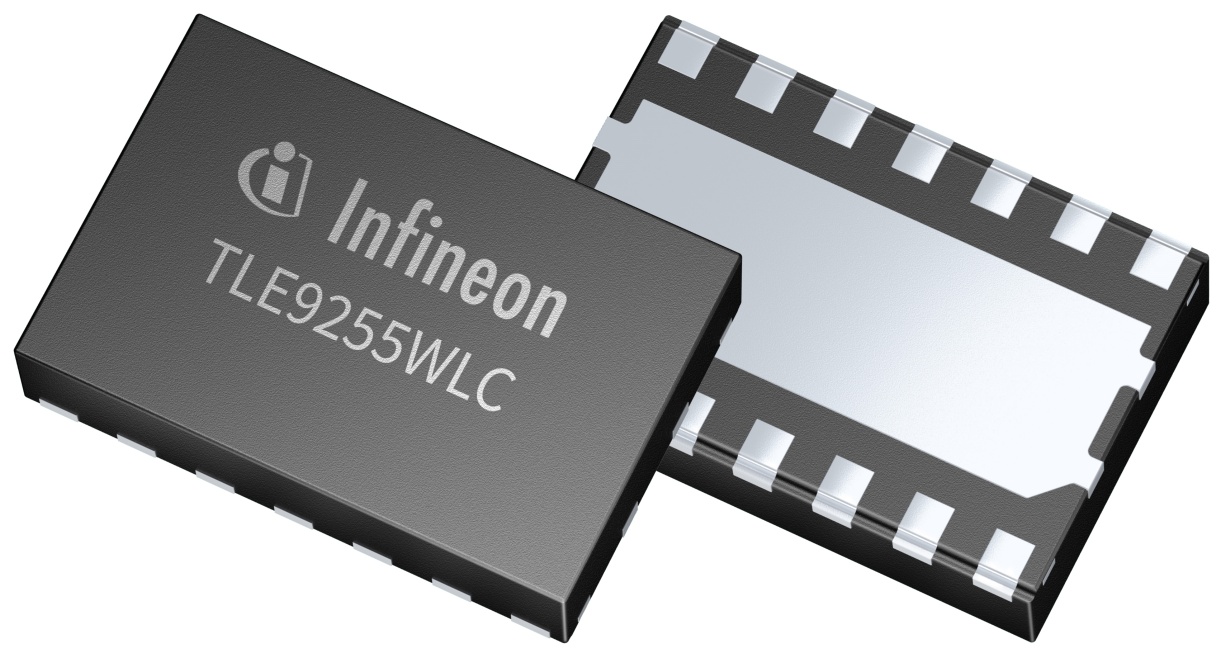

- TLE9255WLC является частью новейшего семейства CAN-приемопередатчиков Infineon, полностью соответствующего новому стандарту ISO11898-2 от 2016 года, а также предыдущему ISO11898-6. TLE9255WLC выпускается в миниатюрном корпусе TSON-14 и поддерживает требования к паяным соединениям для надежной автоматической оптической инспекции (AOI).
- Помимо функций частичного сетевого взаимодействия CAN, приемопередатчик соответствует CAN FD и может передавать и принимать сообщения CAN FD со скоростью до 2 Мбит/с. Он также может использоваться для блокировки полезной нагрузки сообщений CAN FD. Эта функция толерантности к CAN FD позволяет использовать микроконтроллеры в сетях CAN FD, которые не поддерживают CAN FD.
- Интерфейс SPI TLE9255WLC используется для настройки функций пробуждения, управления выходом INH, управления режимами и управления пониженным напряжением устройства. Это обеспечивает очень гибкое использование TLE9255WLC в различных автомобильных приложениях.
- Сводка характеристик:
- Полностью совместим с ISO 11898-2 (2016)
- CAN Partial Networking (CAN PN) и CAN FD до 2 Мбит/с
- Широкий диапазон синфазного напряжения для электромагнитной устойчивости (EMI)
- Очень низкое электромагнитное излучение (EME)
- Отличная устойчивость к электростатическим разрядам, ±8 кВ согласно ISO 61000-4-2
- Независимая концепция питания на выводах VCC и VBAT
- Защита от короткого замыкания на GND и на аккумулятор
- Защита от перегрева
- Обнаружение кадра пробуждения с функцией толерантности к CAN FD
- Локальный вход пробуждения
- Тактовая частота SPI до 4 МГц
- Экологичный продукт (соответствует RoHS)
- Квалифицирован по AEC
TLE9255WLC Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Case/Package | PG-TSON-14 |
| Supply Voltage | 3.3 V |
| Show | |
| Product Lifecycle Status | Active |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
