TMS5703137CGWTMEP TI - 16-Bit Microcontroller IC

Image is for your reference only,please check specifications for details

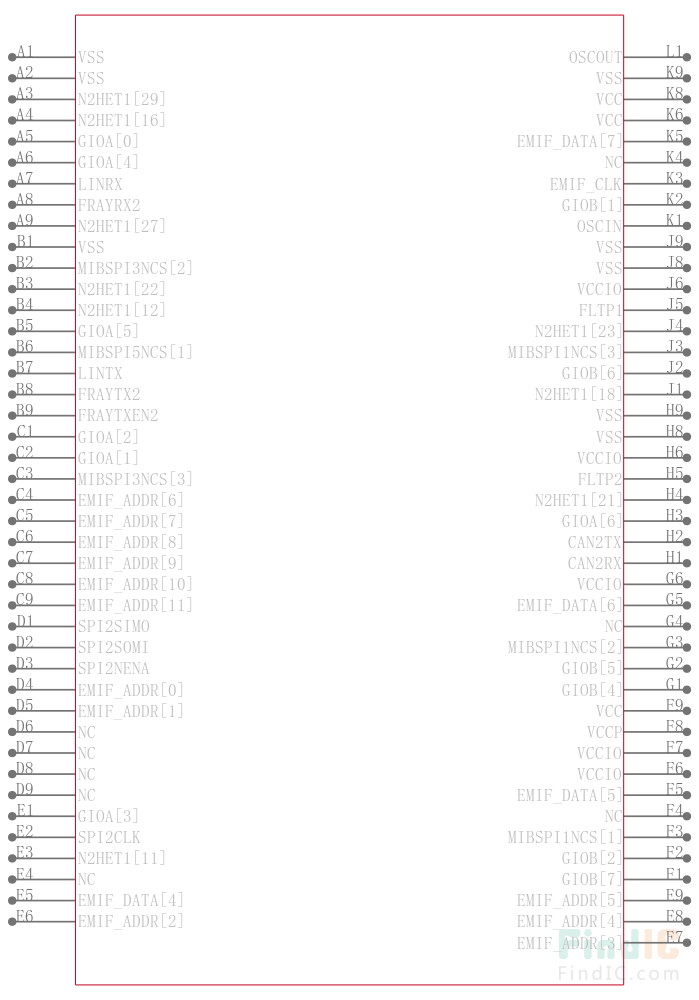

TMS5703137CGWTMEP - TI
Manufacturer:
TI
ManyChip's Part#:
MC18423417
Category:
16-Bit Microcontroller IC
Package:
LFBGA-337
Datasheet:
Datasheet 3D Model
Description:
Микроконтроллер 16/32-разрядный, ARM Cortex R4F RISC, флеш-память 3072 КБ, 1.2В/3.3В, 337-выводной NFBGA, лоток
Stock Locations:
Availability:
301 pcs In Stock
MOQ:
1 pcs
Unit Price:
$ 98.09

Updated at 16/09/2026 10:30:15(UTC+8)

Certifications

ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.

Description

Микроконтроллер TMS570LS3137-EP представляет собой высокопроизводительное семейство микроконтроллеров для систем безопасности. Архитектура безопасности включает следующее:
Микроконтроллер TMS570LS3137-EP интегрирует процессор ARM Cortex-R4F с блоком операций с плавающей запятой (FPU), который обеспечивает эффективную производительность 1,66 DMIPS/МГц и имеет конфигурации, способные работать на частоте до 180 МГц, обеспечивая до 298 DMIPS. Устройство поддерживает формат с байт-инвариантным порядком "big-endian" [BE32].
Микроконтроллер TMS570LS3137-EP имеет 3 МБ встроенной флэш-памяти и 256 КБ ОЗУ данных с коррекцией одиночных ошибок и обнаружением двойных ошибок. Флэш-память данного устройства представляет собой энергонезависимую, электрически стираемую и программируемую память, реализованную с 64-разрядным интерфейсом шины данных. Флэш-память работает от входного напряжения питания 3,3 В (на том же уровне, что и питание ввода/вывода) для всех операций чтения, программирования и стирания. В конвейерном режиме флэш-память работает с частотой системного тактового сигнала до 180 МГц. SRAM поддерживает доступ чтения и записи за один такт в режимах байта, полуслова, слова и двойного слова.
Микроконтроллер TMS570LS3137-EP оснащен периферийными модулями для приложений управления в реальном времени, включая два таймерных сопроцессора N2HET (Next Generation High-End Timer) следующего поколения и два 12-разрядных аналого-цифровых преобразователя (АЦП), поддерживающих до 24 входов.
N2HET представляет собой усовершенствованный интеллектуальный таймер, обеспечивающий сложные временные функции для приложений реального времени. Таймер управляется программно с использованием сокращенного набора команд, имеет специализированную таймерную микромашину и подключенный порт ввода/вывода. N2HET может использоваться для выходов с широтно-импульсной модуляцией, входов захвата или сравнения, а также как порт общего назначения (GPIO). N2HET особенно хорошо подходит для приложений, требующих обработки информации от множества датчиков и управления исполнительными механизмами со сложными и точными временными импульсами. Блок передачи данных высокопроизводительного таймера (HTU) может выполнять транзакции типа DMA для передачи данных N2HET в основную память или из нее. В HTU встроен блок защиты памяти (MPU).
Устройство имеет два 12-разрядных MibADC с 24 каналами и 64 словами защищенной четностью буферной памяти в каждом. Каналы MibADC могут преобразовываться по отдельности или объединяться программно в группы для последовательных последовательностей преобразования. Шестнадцать каналов являются общими для двух MibADC. Существует три отдельные группировки. Каждая последовательность может преобразовываться однократно по триггеру или настраиваться на режим непрерывного преобразования.
Устройство имеет несколько коммуникационных интерфейсов: три MibSPI, один LIN, один SCI, три DCAN и один I2C. SPI обеспечивают удобный метод высокоскоростной последовательной связи между аналогичными устройствами сдвигового регистрового типа. LIN поддерживает стандарт Local Interconnect 2.0 и может использоваться как UART в полнодуплексном режиме с использованием стандартного формата без возврата к нулю (NRZ).
DCAN поддерживает стандарт протокола CAN 2.0 (A и B) и использует последовательный мультимастерный протокол связи, который эффективно поддерживает распределенное управление в реальном времени с надежными скоростями передачи до 1 Мбит/с. DCAN идеально подходит для систем, работающих в условиях шума и жестких сред (например, автомобильные сети и промышленные полевые шины), которые требуют надежной последовательной связи или мультиплексированной проводки.
Модуль I2C представляет собой мультимастерный коммуникационный модуль, обеспечивающий интерфейс между микроконтроллером и устройством, совместимым с I2C, через последовательную шину I2C. I2C поддерживает скорости 100 и 400 Кбит/с.
Тактовый модуль с фазовой автоподстройкой частоты и частотной модуляцией (FMPLL) используется для умножения внешнего опорного сигнала частоты до более высокой частоты для внутреннего использования. На данном устройстве имеется два модуля FMPLL. Эти модули при включении обеспечивают два из семи возможных источников тактового сигнала для глобального тактового модуля (GCM). GCM управляет сопоставлением между доступными источниками тактовых сигналов и тактовыми доменами устройства.
Устройство также имеет модуль внешнего делителя тактовой частоты (ECP), который при включении выводит непрерывный внешний тактовый сигнал на вывод/шарик ECLK. Частота ECLK представляет собой программируемое пользователем соотношение частоты периферийного интерфейсного тактового сигнала (VCLK). Этот низкочастотный выход может контролироваться внешне как индикатор рабочей частоты устройства.
Контроллер DMA имеет 16 каналов, 32 управляющих пакета и защиту четностью своей памяти. В DMA встроен блок MPU для ограничения DMA предписанными областями памяти и защиты остальной части системы памяти от любых сбоев в работе DMA.
Модуль сигнализации ошибок (ESM) контролирует все ошибки устройства и определяет, генерируется ли прерывание или переключается внешний вывод ERROR при обнаружении неисправности. Вывод ERROR может контролироваться внешне как индикатор состояния неисправности в микроконтроллере.
Внешний интерфейс памяти (EMIF) обеспечивает возможность расширения за пределами кристалла с возможностью подключения к устройствам синхронной DRAM (SDRAM), асинхронным запоминающим устройствам, периферийным устройствам или устройствам FPGA.
Реализовано несколько интерфейсов для улучшения возможностей отладки прикладного кода. В дополнение к встроенным функциям отладки ARM Cortex-R4F CoreSight, внешняя макроячейка трассировки (ETM) обеспечивает трассировку команд и данных выполнения программы. Для целей инструментирования реализован модуль порта трассировки ОЗУ (RTP) для поддержки высокоскоростной трассировки обращений к ОЗУ и периферийным устройствам со стороны CPU или любого другого ведущего устройства. Модуль модификации данных (DMM) обеспечивает возможность записи внешних данных в память устройства. Как RTP, так и DMM оказывают незначительное влияние или вообще не влияют на время выполнения прикладного кода. Модуль наложения параметров (POM) может перенаправлять обращения к флэш-памяти во внутреннюю память или в EMIF. Такое перенаправление позволяет динамически калибровать параметры и таблицы относительно производственного кода без перекомпиляции кода для явного доступа к ОЗУ или остановки процессора для перепрограммирования флэш-памяти данных.
Благодаря встроенным функциям безопасности и широкому выбору коммуникационных периферийных модулей и периферийных модулей управления, устройство является идеальным решением для высокопроизводительных приложений управления в реальном времени с требованиями безопасности, критичными к отказам.

Show

TMS5703137CGWTMEP Specifications

Attribute	Attribute Value

Datasheet	Datasheet
3D Model	3D Model
Number of Pins	337 Pin
Case/Package	LFBGA-337
Frequency	180 MHz
Clock Speed	180 MHz
RAM Memory Size	256 KB
FLASH Memory Size	3145728 B
Number of UARTs	2 UART
Operating Temperature (Max)	125 ℃
Operating Temperature (Min)	-55 ℃
	Show
Operating Temperature	-55℃ ~ 125℃
Product Lifecycle Status	Active
Packaging	Tray
RoHS	Non-Compliant
Lead-Free Status	Contains Lead
