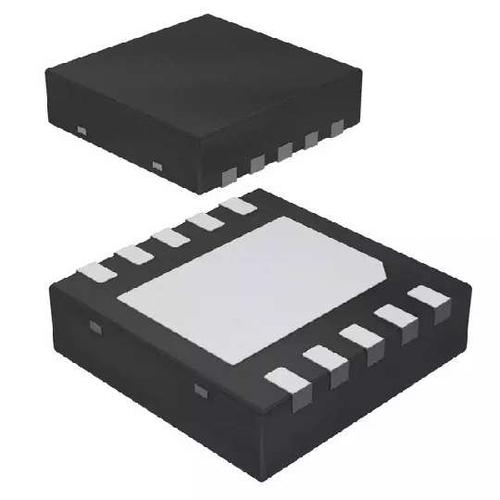

Image is for your reference only,please check specifications for details
- TPS54240DRCR - TI
-
Manufacturer:TI
-
ManyChip's Part#:MC4964393
-
Category:DC-DC Converters
-
Package:VFDFN-10
-
Datasheet:Datasheet 3D Model
-
Description:Conv DC-DC, 3,5 В до 42 В, понижающий преобразователь с одним выходом, 0,8 В до 39 В, 2,5 А, 10-контактный VSON EP T/R
-
Stock Locations:
-
Availability:66 pcs In Stock
-
MOQ:1 pcs
-
Unit Price:$ 16.74
Updated at 31/10/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- TPS54240DRCR — это понижающий регулятор с интегрированным высокопотенциальным МОП-транзистором. Управление по текущему режиму обеспечивает простую внешнюю компенсацию и гибкий выбор компонентов. Низкошумный режим с пропусканием импульсов снижает ток регулируемого выходного напряжения без нагрузки до 138 мкА. Используя пин включения, ток потребления при выключении снижается до 1,3 мкА, когда пин включения находится в состоянии низкого уровня. Внутренний предел напряжения перегрузки устанавливается на уровне 2,5 В, однако его можно увеличить с помощью пина включения. Режим запуска выходного напряжения контролируется пином медленного старта, который также может быть настроен для последовательности и отслеживания. Сигнал «Power Good» с открытым выводом указывает на то, что выходное напряжение находится в пределах от 94% до 107% от номинального значения. Широкий диапазон частот переключения позволяет оптимизировать эффективность и размеры внешних компонентов. Фреквентный откат и термическая защита от перегрузки обеспечивают надежную работу устройства в условиях перегрузки.
- Высокая эффективность при небольших нагрузках благодаря режиму Eco-mode™ с пропусканием импульсов
- Синхронизация с внешним тактовым сигналом
- Регулируемый режим медленного старта и последовательности
- Выход с защитой от недостаточного или избыточного напряжения
- Регулируемое напряжение UVLO и хистерезис
- Поддержка программного инструмента WEBENCH®
- Высокопотенциальный МОП-транзистор с максимальной мощностью 200 мА
- Внутренний репер напряжения 0,8 В
- Экологичный продукт, без использования Sb/Br
TPS54240DRCR Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Mounting Style | Surface Mount |
| Number of Pins | 10 Pin |
| Case/Package | VFDFN-10 |
| Number of Outputs | 1 Output |
| Output Voltage | 0.8V ~ 39V |
| Output Current | 2.5 A |
| Number of Positions | 10 Position |
| Quiescent Current | 138 µA |
| Number of Regulated Outputs | 1 Output |
| Switching Frequency | 581 kHz |
| Input Voltage (Max) | 42 V |
| Input Voltage (Min) | 3.5 V |
| Output Voltage (Max) | 39 V |
| Output Voltage (Min) | 800 mV |
| Output Current (Max) | 2.5 A |
| Operating Temperature (Max) | 150 ℃ |
| Operating Temperature (Min) | -40 ℃ |
| Supply Voltage | 3.5 V |
| Input Voltage | 3.5V ~ 42V |
| Show | |
| Operating Temperature | -40℃ ~ 150℃ |
| Product Lifecycle Status | Active |
| Packaging | Cut Tape (CT) |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
| REACH SVHC Compliance | No SVHC |
| REACH SVHC Compliance Edition | 2014/12/17 |
