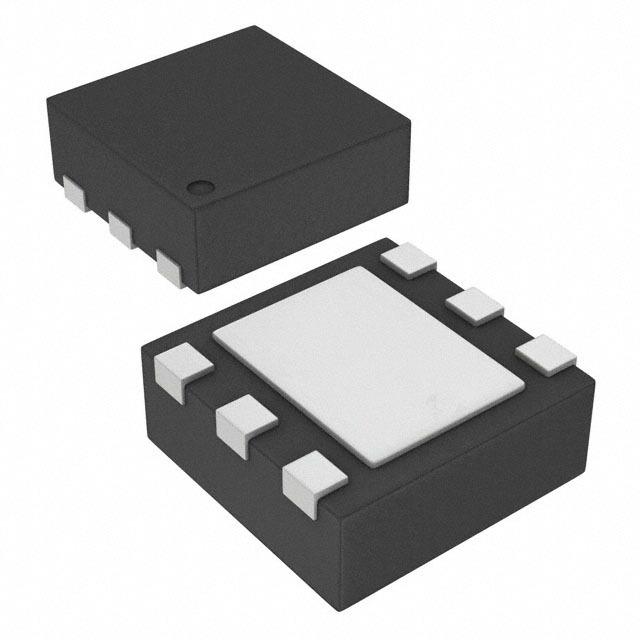

Image is for your reference only,please check specifications for details
- TPS61170DRVR - TI
-
Manufacturer:TI
-
ManyChip's Part#:MC897026
-
Category:DC-DC Converters
-
Package:SON-6
-
Datasheet:Datasheet 3D Model
-
Description:Регулятор переключения мощности 1.2 А, конвертер высокого напряжения в корпусе типа QFN размером 2×2 мм. Конвертация постоянного тока от 3 В до 18 В; напряжение выхода от 3 В до 38 В – 0.96 А, 6-контактная патриальная разъемка WSON EP T/R.
-
Stock Locations:
-
Availability:2,649 pcs In Stock
-
MOQ:1 pcs
-
Unit Price:$ 0.45
Updated at 31/10/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- TPS61170 представляет собой монолитный регулятор переключения высокого напряжения с интегрированным транзистором MOSFET мощности 1.2 А, напряжение до 40 В. Устройство может быть настроено в нескольких стандартных конфигурациях регуляторов переключения, включая конвертеры и SEPIC-схемы. Устройство имеет широкий диапазон входного напряжения, что позволяет использовать его для работы с многоклеточными батареями или регулируемыми питающими сигналами 5 В и 12 В.
- TPS61170 работает при частоте переключения 1.2 МГц, что позволяет использовать небольшие индуктивности и керамические конденсаторы низкой емкости для входа и выхода. Внешние компоненты для компенсации сигналов обеспечивают пользователю гибкость при оптимизации процессов компенсации и отклика на переменные ситуации. Устройство имеет встроенные защитные функции, такие как ограничение перегрузки по пульсу, мягкий старт и тепловой отказ.
- Пинок управления регулировкой напряжения подается на уровень 1.229 В. Уровень сигнала можно снизить с помощью цифрового интерфейса одного провода (протокол Easyscale™) через пинок CTRL. Также можно использовать сигнал с модуляцией ширины импульсов (PWM) на пинок CTRL. Частотный состав сигнала пропорционально уменьшает уровень обратной связи.
- TPS61170 выпускается в корпусе QFN размером 6 контактов, 2 мм × 2 мм, что позволяет создать компактное решение для питания устройств.
TPS61170DRVR Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Mounting Style | Surface Mount |
| Number of Pins | 6 Pin |
| Case/Package | SON-6 |
| Number of Outputs | 1 Output |
| Output Voltage | 3V ~ 38V |
| Output Current | 1.2 A |
| Supply Current | 2.20 mA |
| Number of Positions | 6 Position |
| Quiescent Current | 2.30 mA |
| Number of Regulated Outputs | 1 Output |
| Output Power | 715 mW |
| Switching Frequency | 1.2 MHz |
| Topology | Boost |
| Input Voltage (Max) | 18 V |
| Input Voltage (Min) | 3 V |
| Output Voltage (Max) | 38 V |
| Output Voltage (Min) | 3 V |
| Output Current (Max) | 0.96 A |
| Operating Temperature (Max) | 85 ℃ |
| Operating Temperature (Min) | -40 ℃ |
| Supply Voltage | 3 V |
| Input Voltage | 3V ~ 18V |
| Show | |
| Operating Temperature | -40℃ ~ 85℃ |
| Product Lifecycle Status | Active |
| Packaging | Tape & Reel (TR) |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
| REACH SVHC Compliance Edition | 2015/06/15 |
| HK STC License | NLR |
