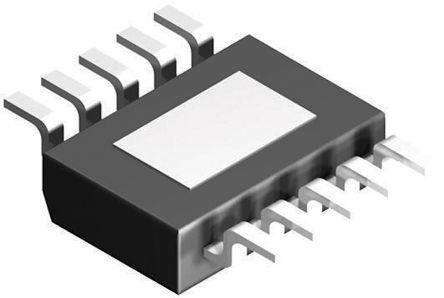

Image is for your reference only,please check specifications for details
- TPS62046DGQ - TI
-
Manufacturer:TI
-
ManyChip's Part#:MC28802592
-
Category:Voltage Regulator
-
Package:PowerPad-MSOP-10
-
Datasheet:Datasheet 3D Model
-
Description:Понижающий стабилизатор, выход 3.3В, 1.2А, КПД 95%, понижающий преобразователь, 18мкА, корпуса MSOP-10, QFN-10. DC-DC преобразователь, вход 2.5В до 6В, понижающий, одиночный выход 3.3В 1.2А, 10 выводов HVSSOP EP, трубка
-
Stock Locations:
-
Availability:1,149 pcs In Stock
-
MOQ:1 pcs
-
Unit Price:$ 2.97
Updated at 16/09/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- TPS62046DGQ — это понижающий преобразователь, работающий на фиксированной частоте переключения 1,25 МГц и переходящий в режим энергосбережения при малых токах нагрузки для поддержания высокого КПД во всём диапазоне токов нагрузки. Для приложений с низким уровнем шума устройство можно принудительно перевести в режим ШИМ с фиксированной частотой, подав высокий уровень на вывод MODE. TPS6204x поддерживает ток нагрузки до 1,2 А. Он оптимизирован для портативных устройств с батарейным питанием и идеально подходит для портативных применений, питаемых от одной литий-ионной батареи или трёх NiMH/NiCd элементов. В режиме ШИМ преобразователь использует уникальную схему быстродействующего контроллера с управлением по напряжению и прямой компенсацией входного напряжения для достижения хорошей стабилизации по входу и нагрузке, что позволяет применять малогабаритные керамические входные и выходные конденсаторы. В начале каждого тактового цикла, инициируемого тактовым сигналом (S), P-канальный МОП-транзисторный ключ включается, и ток дросселя нарастает, пока не сработает компаратор и логика управления не выключит ключ.
- КПД преобразования до 95%
- Регулируемое и фиксированное выходное напряжение
- Режим энергосбережения при малых токах нагрузки
- Встроенный плавный запуск
- Динамическое позиционирование выходного напряжения
- Защита от перегрева
- Защита от короткого замыкания
- 100% коэффициент заполнения для минимального падения напряжения
- Типовой ток покоя 18 мкА
- Экологичный продукт, не содержащий Sb/Br
TPS62046DGQ Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Mounting Style | Surface Mount |
| Number of Pins | 10 Pin |
| Case/Package | PowerPad-MSOP-10 |
| Frequency | 1.5 MHz |
| Supply Voltage (DC) | 6.00V (max) |
| Number of Outputs | 1 Output |
| Output Voltage | 3.3 V |
| Output Current | 1.2 A |
| Number of Positions | 10 Position |
| Quiescent Current | 18.0 µA |
| Number of Regulated Outputs | 1 Output |
| Switching Frequency | 1.5 MHz |
| Topology | Buck |
| Switching Current | 1.85 A |
| Input Voltage (Max) | 6 V |
| Input Voltage (Min) | 2.5 V |
| Output Voltage (Max) | 3.6 V |
| Output Voltage (Min) | 3.3 V |
| Output Current (Max) | 1.2 A |
| Operating Temperature (Max) | 85 ℃ |
| Operating Temperature (Min) | -40 ℃ |
| Accuracy | 3 % |
| Supply Voltage | 2.5 V |
| Supply Voltage (Min) | 2.5 V |
| Input Voltage | 2.5V ~ 6V |
| Show | |
| Size-Length | 3 mm |
| Size-Width | 3 mm |
| Size-Height | 1.02 mm |
| Operating Temperature | -40℃ ~ 85℃ |
| Product Lifecycle Status | Active |
| Packaging | Cut Tape (CT) |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
| REACH SVHC Compliance | No SVHC |
| REACH SVHC Compliance Edition | 2015/06/15 |
