UM232R Future Technology Devices International Ltd. - Development Kits

Image is for your reference only,please check specifications for details

UM232R - Future Technology Devices International Ltd.
Manufacturer:
Future Technology Devices International Ltd.
ManyChip's Part#:
MC8360900
Category:
Development Kits
Datasheet:
Datasheet 3D Model
Description:
FTDI UM232R – интерфейс USB для промышленной автоматизации и сетевых устройств. Соответствует стандартам CE, FCC. Используется с устройством FT232R. Поддерживается подключение через USB к UART на уровнях напряжения 5V/3V TTL. Уровни напряжения регулируются с помощью встроенных переключателей. Доступны разъемы I/O для управления всеми выходными и входными pinами UART устройства FT232R. UM232R может работать как от батареи USB, так и самодостаточно. Поддерживается полный процесс обмена данными с использованием аппаратного кэширования. Скорость передачи данных достигает 3 Мбод/с на уровне TTL/CMOS. UM232R подключается к стандартному разъему DIP с шириной 24 контакта и длиной 0,6 дюйма. * Синхронный интерфейс для передачи данных от USB до UART * Все функции USB-протокола обрабатываются в самом чипе; не требуется программирование специализированного фирменного ПО * Поддержка UART-интерфейса с 7 или 8 битами данных, 1/2 стоповыми битами и режимами паралларии “нечетно/четно/с пробелом” * Полное обеспечение аппаратного кэширования или программного кэширования X-On/X-Off * Скорость передачи данных от 300 бодов до 3 Мегабодов * Драйверы VCP и D2XX от FTDI исключают необходимость разработки собственных драйверов USB * Поддержка конфигураций USB, работающих от батареи, самостоятельно или с высокой мощностью от батареи * Конфигурируемые выходные и входные pinы CBUS, управление светодиодами при передаче данных * Автоматическое управление буфером для передачи данных в режиме RS485 * Встроенный 1024-битный внутренний EEPROM для хранения строк USBVID, PID, серийного номера и описания продукта
Stock Locations:
Availability:
2 pcs In Stock
MOQ:
1 pcs
Unit Price:
$ 28.43

Updated at 31/10/2026 10:30:15(UTC+8)

Certifications

ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.

Description

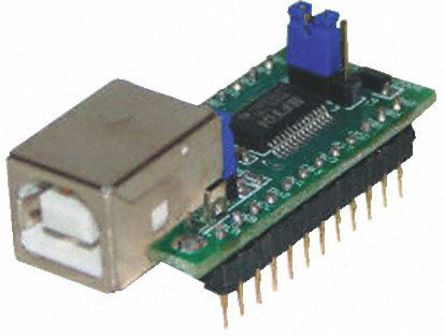

Модуль UM232R — это модуль разработки USB-Серийного UART (TTL), предназначенный для устройства FT232R. Модуль поддерживает интерфейс USB к UART на уровнях 5 В / 3 В TTL. Уровни напряжения задаются с помощью встроенных перемычек. Имеются входные/выходные разъемы, обеспечивающие доступ ко всем пинам интерфейса UART и CBUS устройства FT232R. UM232R может быть настроен как в режиме питания от USB-шины, так и в режиме самообеспечения. Поддерживается полный аппаратный шейк-хэндлинг. UM232R способен осуществлять передачу данных на скорости до 3 МБод на уровнях TTL/CMOS. UM232R подключается к стандартному 24-контактному DIP-разъему шириной 0,6 дюйма.
Однокристальная схема для синхронной последовательной передачи данных от USB к UART
Весь протокол USB обрабатывается на чипе — не требуется программирование специализированного ПО для USB
Поддержка интерфейса UART с 7 или 8 битами данных, 1/2 битами остановки, а также с непарным/парным/междупробелочным/безпариционным режимом
Полностью автоматизированный аппаратный шейк-хэндлинг или программное управление X-On / X-Off
Скорость передачи данных от 300 бод до 3 МБод
Бесплатные драйверы VCP, D2XX от FTDI исключают необходимость разработки драйверов для USB
Поддержка режимов питания от шины, самообеспечения и высокопотребляющего питания через USB
Конфигурируемые входные/выходные контакты CBUS, а также сигналы светодиодов для передачи и приема данных
Автоматическое управление буфером передачи для приложений RS485
Интегрированная внутренняя EEPROM на 1024 бита для хранения USBVID, PID, серийного номера, строк описания продукта

Show

UM232R Specifications

Attribute	Attribute Value

Datasheet	Datasheet
3D Model	3D Model
Mounting Style	Through Hole
Supply Voltage (DC)	3.30V (min)
Number of Channels	1 Channel
Operating Temperature (Max)	85 ℃
Operating Temperature (Min)	40 ℃
Supply Voltage	1.8V ~ 5.25V
Supply Voltage (Max)	5.25 V
Supply Voltage (Min)	1.8 V
	Show
Operating Temperature	-40℃ ~ 85℃
Product Lifecycle Status	Active
Packaging	Bulk
RoHS	RoHS Compliant
Lead-Free Status	Lead Free
REACH SVHC Compliance	No SVHC
REACH SVHC Compliance Edition	2015/12/17
