Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- Сведения о продукте
- Микросхемы AD1582/AD1583/AD1584/AD1585 представляют собой недорогие, маломощные, с низким падением напряжения прецизионные источники опорного напряжения на запрещённой зоне. Данные устройства выполнены как трёхвыводные (последовательные) и выпускаются в компактном поверхностно-монтируемом корпусе SOT-23 с тремя выводами. Универсальность этих источников опорного напряжения делает их идеальными для использования в системах с батарейным питанием 3 В или 5 В, где возможны значительные колебания напряжения питания и требуется минимизировать рассеиваемую мощность.
- Высокая точность и температурная стабильность AD1582/AD1583/AD1584/AD1585 достигаются за счёт точного согласования и термослежения внутренних компонентов. Запатентованные методы коррекции кривизны температурного дрейфа минимизируют нелинейности в температурной характеристике выходного напряжения.
- Приборы серии AD1582/AD1583/AD1584/AD1585, работающие в последовательном режиме, могут отдавать или потреблять до 5 мА тока нагрузки и эффективно функционируют при минимальном запасе напряжения питания всего 200 мВ. Эти компоненты потребляют не более 70 мкА тока покоя с изменением всего 1,0 мкА/В в зависимости от напряжения питания. Преимущество этих решений перед обычными шунтирующими устройствами является исключительным. Ценный ток питания больше не тратится впустую через входной последовательный резистор, и максимальная эффективность по мощности достигается при всех уровнях входного напряжения.

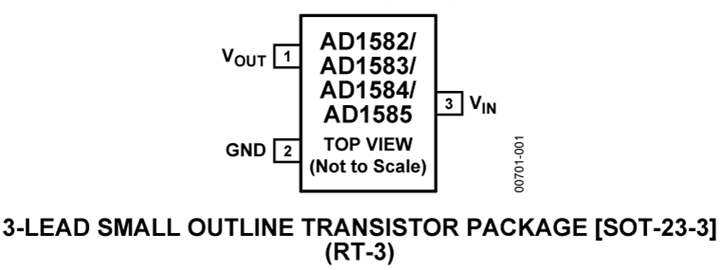

- AD1582/AD1583/AD1584/AD1585 выпускаются в двух исполнениях, A и B, и поставляются в миниатюрном корпусе SOT-23. Все исполнения характеризуются для промышленного температурного диапазона от -40°C до +125°C.
- **Области применения**
- Портативное оборудование с батарейным питанием; например, ноутбуки, сотовые телефоны, пейджеры, КПК, GPS-навигаторы и цифровые мультиметры
- Компьютерные рабочие станции; подходит для использования с широким спектром видеоЦАП
- Интеллектуальные промышленные передатчики
- Карты PCMCIA
- Автомобильная электроника
- Жёсткие диски
- 3-В/5-В, 8-битные/12-битные преобразователи данных
- ### Особенности и преимущества
- Последовательный источник опорного напряжения
- (2,5 В, 3 В, 4,096 В, 5 В)
- Низкий ток покоя:
- 70 мкА, макс.
- Выходной ток: ±5 мА
- Широкий диапазон питания:
- VIN = VOUT + 200 мВ до 12 В
- Шум в широкой полосе (10 Гц – 10 кГц): 50 мкВ ср. кв.
- Заданный температурный диапазон:
- от -40°C до +125°C
- Компактный, поверхностно-монтируемый
- корпус SOT-23
- Квалифицирован для автомобильных применений
AD1585 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
