Description
- Подробности о продукте

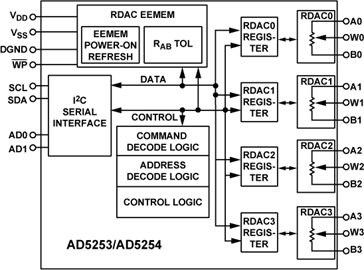

- AD5253/AD5254 — это четырёхканальные цифровые потенциометры с энергонезависимой памятью, управляемые по интерфейсу I2C®, имеющие соответственно 64 и 256 позиций. Эти устройства выполняют те же функции электронной регулировки, что и механические потенциометры, подстроечные резисторы и переменные резисторы.
- Универсальная программируемость этих устройств обеспечивает множество режимов работы, включая чтение и запись в регистры RDAC и EEMEM, увеличение и уменьшение сопротивления, изменение сопротивления с шагом ±6 дБ, обратное считывание положения ползунка, а также дополнительную память EEMEM для хранения пользовательской информации, такой как данные памяти других компонентов, таблица поиска или сведения об идентификации системы.
- AD5253/AD5254 позволяют ведущим контроллерам I2C записывать любые настройки ползунка из 64 или 256 шагов в регистры RDAC и сохранять их в памяти EEMEM. После сохранения эти настройки автоматически восстанавливаются в регистрах RDAC при включении питания; кроме того, их можно восстанавливать динамически.
- AD5253/AD5254 предоставляют дополнительные функции увеличения, уменьшения, изменения сопротивления на +6 дБ и –6 дБ в режиме синхронного или асинхронного обновления каналов. Функции увеличения и уменьшения обеспечивают пошаговую линейную регулировку, при этом изменение сопротивления на ±6 дБ эквивалентно удвоению или снижению на половину значения ползунка RDAC. Эти функции особенно полезны для резких, нелинейных регулировок, например, яркости белых светодиодов или громкости звука.
- AD5253/AD5254 оснащены запатентованной функцией хранения допуска сопротивления, которая позволяет пользователю получить доступ к памяти EEMEM и определить абсолютные значения общего сопротивления RDAC для высокоточных применений. AD5253/AD5254 выпускаются в корпусах TSSOP-20 с номиналами 1 кОм, 10 кОм, 50 кОм и 100 кОм. Все изделия гарантированно работают в расширенном промышленном температурном диапазоне от –40°C до +85°C.
- 1 Термины «энергонезависимая память» и «EEMEM» используются взаимозаменяемо.
- 2 Термины «цифровой потенциометр» и «RDAC» используются взаимозаменяемо.
- ### Особенности и преимущества
- Четырёхканальный разрешение 64 позиции
- 1 кОм, 10 кОм, 50 кОм, 100 кОм
- Энергонезависимая память1 хранит настройки ползунка с защитой записи
- При включении питания настройки восстанавливаются в память EEMEM за 300 мкс (тип.)
- Время перезаписи памяти EEMEM = 540 мкс (тип.)
- Допуск сопротивления сохраняется в энергонезависимой памяти
- 12 дополнительных байт в памяти EEMEM для пользовательской информации
- Серийный интерфейс, совместимый с I2C
- Прямой доступ к регистрам RDAC2 и EEMEM для чтения и записи
- Заранее заданные команды линейного увеличения/уменьшения
- Заранее заданные команды изменения сопротивления на ±6 дБ
- Дополнительные функции см. в техническом описании.
AD5253 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
