Description
- Подробная информация о продукте

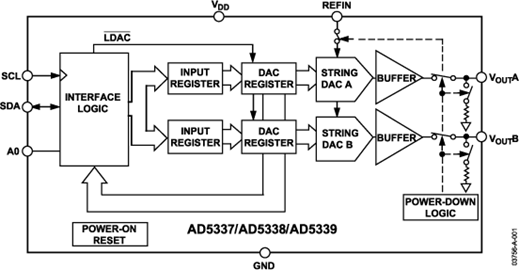

- AD5337/AD5338/AD5339 представляют собой сдвоенные 8-, 10- и 12-битные буферизированные ЦАП с выходом по напряжению соответственно. Каждый компонент размещается в 8-выводном корпусе MSOP и работает от одного источника питания 2,5–5,5 В, потребляя 250 мкА при напряжении 3 В. Встроенные выходные усилители обеспечивают выходной размах «от rail до rail» со скоростью нарастания 0,7 В/мкс. Двухпроводной последовательный интерфейс работает на тактовых частотах до 400 кГц. Этот интерфейс совместим с SMBus при VDD < 3,6 В. На одну шину можно подключать несколько устройств.
- Опорные напряжения для двух ЦАП формируются от одного выводного контакта опорного напряжения. Выходы всех ЦАП можно обновлять одновременно с помощью функции программного LDAC. Компоненты содержат схему сброса при включении питания, которая гарантирует, что выходы ЦАП включаются при 0 В и остаются на этом уровне до тех пор, пока не будет выполнена корректная запись в устройство. Программная функция очистки сбрасывает все входные регистры и регистры ЦАП на 0 В. Функция пониженного энергопотребления снижает ток потребления устройств до 200 нА при 5 В (80 нА при 3 В).
- Низкое энергопотребление этих компонентов в нормальном режиме делает их идеально подходящими для портативного оборудования с батарейным питанием. Типичное энергопотребление составляет 1,5 мВт при 5 В и 0,75 мВт при 3 В, снижаясь до 1 мкВт в режиме пониженного энергопотребления.
- **Применение**
- Портативные приборы с батарейным питанием
- Цифровая регулировка усиления и смещения
- Программируемые источники напряжения и тока
- Программируемые аттенюаторы
- Промышленное управление технологическими процессами
- ### Особенности и преимущества
- AD5337: 2 буферизированных 8-битных ЦАП в 8-выводном корпусе MSOP
- AD5338, AD5338-1: 2 буферизированных 10-битных ЦАП в 8-выводном корпусе MSOP
- AD5339: 2 буферизированных 12-битных ЦАП в 8-выводном корпусе MSOP
- Низкое энергопотребление: 250 мкА при 3 В, 300 мкА при 5 В
- Двухпроводной последовательный интерфейс (совместимый с I2C)
- Источник питания 2,5 В – 5,5 В
- Гарантированная монотонность по всем кодам
- Режим пониженного энергопотребления до 80 нА при 3 В, 200 нА при 5 В
- 3 режима пониженного энергопотребления
- Двухбуферная входная логика
- Диапазон выходного напряжения: от 0 В до VREF
- Сброс при включении питания до 0 В
AD5337 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
