Description
- Подробная информация о продукте
- AD5412/AD5422 представляют собой недорогие, прецизионные, полностью интегрированные 12-/16-битные цифро-аналоговые преобразователи (ЦАП) с программируемым источником тока и программируемым выходом по напряжению, разработанные для удовлетворения требований промышленных систем управления технологическими процессами.
- Диапазон выходного тока программируется: от 4 мА до 20 мА, от 0 мА до 20 мА или с функцией перегрузки от 0 мА до 24 мА.
- Версия этого продукта в корпусе LFCSP имеет вывод CAP2, позволяющий накладывать сигналы HART на токовый выход AD5412/AD5422.
- Выход по напряжению обеспечивается отдельным выводом, который может быть настроен на диапазоны 0 В – 5 В, 0 В – 10 В, ±5 В или ±10 В; для всех диапазонов доступна перегрузка 10%.
- Аналоговые выходы защищены от короткого замыкания и обрыва цепи и могут управлять емкостной нагрузкой до 1 мкФ.
- Устройство работает при напряжении питания AVDD от 10,8 В до 40 В. Напряжение комплаенса токовой петли составляет от 0 В до AVDD – 2,5 В.
- Гибкий последовательный интерфейс совместим с SPI и MICROWIRE™ и может работать в трехпроводном режиме для минимизации цифровой изоляции, необходимой в изолированных приложениях.
- Устройство также включает функцию сброса при включении питания, обеспечивающую включение устройства в известном состоянии. Прибор также имеет асинхронный вывод сброса (CLEAR), который устанавливает выходы на нулевой/средний уровень напряжения или нижний предел выбранного диапазона тока.
- Суммарная погрешность выхода обычно составляет ±0,01% в токовом режиме и ±0,01% в режиме напряжения.
- **Применение**
- Управление технологическими процессами
- Управление приводами
- ПЛК
- Подключение к сети HART (только для корпуса LFCSP)
- ### Особенности и преимущества
- 16-битное разрешение и монотонность
- Диапазоны выходного тока: 4 мА – 20 мА, 0 мА – 20 мА или 0 мА – 24 мА
- Типичная суммарная нескорректированная погрешность (TUE) ±0,01% от полной шкалы
- Дрейф выхода ±3 ppm от полной шкалы/°C
- Диапазоны выходного напряжения: 0 В – 5 В, 0 В – 10 В, ±5 В или ±10 В
- Перегрузка 10%
- Типичная TUE ±0,01% от полной шкалы
- Дрейф выхода ±2 ppm от полной шкалы/°C
- Гибкий последовательный цифровой интерфейс
- Встроенное обнаружение неисправностей на выходе
- Встроенный опорный источник: макс. 10 ppm/°C
- Опциональный регулируемый выход DVCC
- Асинхронная функция сброса
- Диапазон напряжения питания
- AVDD: от 10,8 В до 40 В
- AVSS: от –26,4 В до –3 В/0 В
- Напряжение комплаенса токовой петли: AVDD – 2,5 В
- Диапазон температур: от –40°C до +105°C

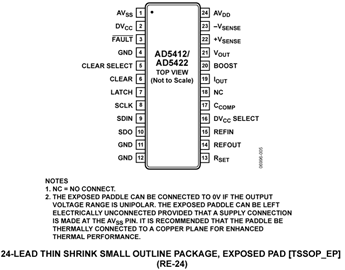

- Корпуса TSSOP и LFCSP
AD5422 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
| RoHS | RoHS Compliant |
