Description
- Описание продукта
- AD5425 представляет собой КМОП-преобразователь (ЦАП) с токовым выходом и разрешением 8 бит, работающий от источника питания напряжением от 2,5 В до 5,5 В, что делает его подходящим для приложений с батарейным питанием и многих других применений.
- Этот ЦАП использует двойной буферизированный 3-проводной последовательный интерфейс, совместимый с SPI®, QSPI™, MICROWIRE™ и большинством стандартов интерфейсов DSP. Также предусмотрен вывод LDAC, который позволяет одновременно обновлять данные в многоканальной конфигурации ЦАП. При включении питания внутренний сдвиговый регистр и защелки заполняются нулями, а выходы ЦАП равны 0 В.
- Благодаря изготовлению по субмикронному КМОП-процессу, этот ЦАП обеспечивает отличные характеристики четырехквадрантного умножения с большой полосой пропускания умножения 10 МГц.
- Внешнее опорное напряжение (VREF) определяет полномасштабный выходной ток. Встроенный резистор обратной связи RFB обеспечивает температурную стабилизацию и выходное напряжение полной шкалы при совместном использовании с внешним прецизионным усилителем для преобразования тока в напряжение.

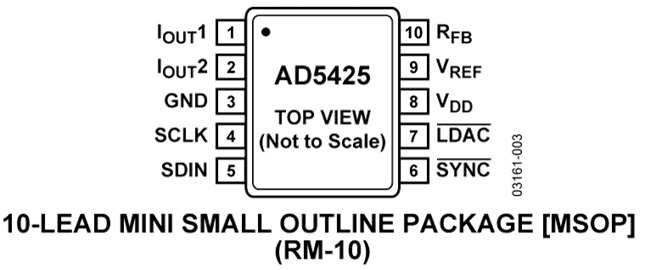

- AD5425 выпускается в малогабаритном 10-выводном корпусе MSOP.
- **Применение**
- Портативные устройства с батарейным питанием
- Генераторы сигналов
- Аналоговая обработка
- Измерительные приборы
- Программируемые усилители и аттенюаторы
- Цифровая калибровка
- Программируемые фильтры и генераторы
- Композитное видео
- Ультразвук
- Подстройка коэффициента усиления, смещения и напряжения
- ### Особенности и преимущества
- Работа от источника питания от 2,5 В до 5,5 В
- Последовательный интерфейс 50 МГц
- Частота обновления 2,47 Мвыб/с
- Интегральная нелинейность ±0,25 МЗР
- Полоса пропускания умножения 10 МГц
- Вход опорного напряжения ±10 В
- Низкая энергия глитча: менее 2 нВ·с
- Расширенный диапазон температур: от -40°C до +125°C
- 10-выводной корпус MSOP
- Гарантированная монотонность
- Четырехквадрантное умножение
- Сброс при включении питания с обнаружением понижения напряжения
- Функция LDAC
- Типовое энергопотребление 0,4 мкА
AD5425 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
