Description
- Подробные сведения о продукте

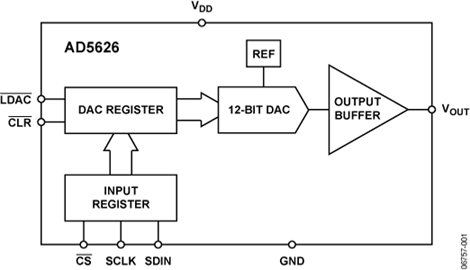

- AD5626, представитель семейства nanoDAC®, представляет собой полный 12-битный цифро-аналоговый преобразователь (ЦАП) с последовательным входом и выходом напряжения, предназначенный для работы от одного источника питания 5 В. Он содержит ЦАП, входной сдвиговый регистр и фиксаторы, опорный источник и выходной усилитель с выходом «rail-to-rail». Монолитный ЦАП AD5626 обеспечивает пользователю низкую стоимость и простоту использования в системах с питанием только 5 В.
- Кодирование для AD5626 — натуральный двоичный код, причем старший бит (MSB) загружается первым. Выходной операционный усилитель может работать в диапазоне до обоих питающих напряжений и настроен на диапазон от 0 В до 4,095 В для разрешения 1 мВ на бит. Он способен потреблять и отдавать ток 5 мА. Встроенный опорный источник подстраивается лазерной подгонкой для обеспечения точного полномасштабного выходного напряжения 4,095 В.
- Эта микросхема имеет высокоскоростной трехпроводной последовательный интерфейс, совместимый с DSP, с линиями данных (SDIN), тактового сигнала (SCLK) и строба загрузки (LDAC). Также имеется вывод выбора микросхемы (chip-select) для подключения нескольких ЦАП.
- Вход CLR устанавливает выход на нулевую шкалу при включении питания или по команде пользователя.
- AD5626 характеризуется расширенным промышленным температурным диапазоном (от –40°C до +85°C). AD5626 выпускается в корпусах для поверхностного монтажа MSOP и LFCSP.
- **Применение**
- Портативные измерительные приборы
- Калибровка с цифровым управлением
- Сервоуправление
- Оборудование для управления технологическими процессами
- Периферийные устройства ПК
- ### Особенности и преимущества
- Корпуса MSOP с 8 выводами и LFCSP с 8 выводами
- Полный, выход напряжения с внутренним опорным источником
- 1 мВ/бит при полной шкале 4,095 В
- Работа от одного источника питания 5 В
- Не требуется внешних компонентов
- 3-проводной последовательный интерфейс, скорость загрузки данных 20 МГц
- Низкое энергопотребление: 2,5 мВт
AD5626 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
