Description
- Подробности о продукте

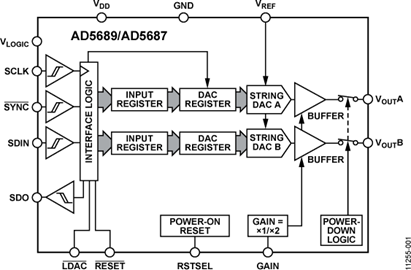

- Члены семейства _nano_DAC+™ AD5689/AD5687 представляют собой маломощные двухканальные 16- и 12-разрядные цифро-аналоговые преобразователи (ЦАП) с буферизованным выходом по напряжению. Устройства имеют вывод выбора коэффициента усиления, обеспечивающий выходное напряжение полной шкалы 2,5 В (коэффициент усиления = 1) или 5 В (коэффициент усиления = 2). AD5689/AD5687 работают от одного источника питания от 2,7 В до 5,5 В, гарантированно монотонны по конструкции и демонстрируют погрешность коэффициента усиления менее 0,1% от полной шкалы (FSR) и погрешность смещения 1,5 мВ. Оба устройства доступны в корпусах LFCSP размером 3 мм × 3 мм и TSSOP.
- AD5689/AD5687 также содержат схему сброса при включении питания и вывод RSTSEL, который гарантирует, что выходы ЦАП включаются с нулевой или средней шкалой и остаются в этом состоянии до выполнения допустимой записи. Каждая часть имеет функцию отключения питания по каналам, которая снижает потребляемый ток устройства до 4 мкА при напряжении 3 В в режиме отключения.
- AD5689/AD5687 используют универсальный последовательный периферийный интерфейс, работающий на тактовых частотах до 50 МГц. Оба устройства содержат вывод VLOGIC, предназначенный для логики 1,8 В/3 В/5 В.
- Основные преимущества продукта
- 1. Высокая относительная точность (INL).
- AD5689 (16-разрядный): макс. ±2 МЗР
- 2. Отличные характеристики по постоянному току.
- Суммарная неоткорректированная погрешность: макс. ±0,1% от полной шкалы (FSR)
- Погрешность смещения: макс. ±1,5 мВ
- Погрешность коэффициента усиления: макс. ±0,1% от полной шкалы (FSR)
- 3. Два варианта корпуса.
- 3 мм × 3 мм, 16-выводной LFCSP или 16-выводной TSSOP
- Области применения
- Оптические трансиверы
- Усилители мощности базовых станций
- Управление технологическими процессами (карты ввода/вывода ПЛК)
- Промышленная автоматизация
- Системы сбора данных
- ### Особенности и преимущества
- Высокая относительная точность (INL): макс. ±2 МЗР при 16 разрядах
- Миниатюрный корпус: 3 мм × 3 мм, 16-выводной LFCSP
- TUE: макс. ±0,1% от полной шкалы (FSR)
- Погрешность смещения: макс. ±1,5 мВ
- Погрешность коэффициента усиления: макс. ±0,1% от полной шкалы (FSR)
- Высокая нагрузочная способность: 20 мА, 0,5 В от шин питания
- Выбираемый пользователем коэффициент усиления 1 или 2 (вывод GAIN)
- Сброс на нулевую или среднюю шкалу (вывод RSTSEL)
- Совместимость с логикой 1,8 В
- SPI 50 МГц с обратным чтением или последовательным соединением (daisy chain)
- Низкий уровень выбросов: 0,5 нВ·с
- Низкое энергопотребление: 3,3 мВт при 3 В
- Напряжение питания от 2,7 В до 5,5 В
- Диапазон температур от −40°C до +105°C
AD5689 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Recommended for New Designs |
