Description
- Сведения о продукте

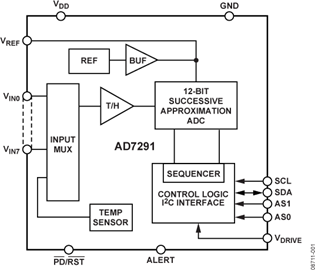

- AD7291 представляет собой 12-битный маломощный 8-канальный аналого-цифровой преобразователь (АЦП) последовательного приближения со встроенным датчиком температуры.
- Микросхема работает от одного источника питания напряжением 3,3 В и оснащена интерфейсом, совместимым с I2C. Устройство содержит 9-канальный мультиплексор и усилитель выборки и хранения, способный обрабатывать частоты до 30 МГц. Прибор имеет встроенный источник опорного напряжения 2,5 В, который можно отключить для использования внешнего источника.
- AD7291 обеспечивает двухпроводной последовательный интерфейс, совместимый с интерфейсами I2C. Интерфейс I2C поддерживает стандартный и быстрый режимы. AD7291 обычно находится в режиме частичного пониженного энергопотребления, когда не выполняет преобразование, и переходит в активный режим для преобразований. Процесс преобразования может управляться в командном режиме, когда преобразования выполняются во время операций записи по I2C, или в режиме автоматического цикла, выбираемом программно.
- AD7291 включает высокоточный датчик температуры на основе запрещённой зоны, который контролируется и оцифровывается 12-битным АЦП, обеспечивая разрешение 0,25 °C.
- AD7291 предлагает программируемый секвенсор, который позволяет выбирать предварительно запрограммированную последовательность каналов для преобразования.
- Встроенные регистры пределов могут быть запрограммированы с верхними и нижними пределами для результатов преобразования; выходной сигнал индикатора выхода за пределы (ALERT) становится активным, когда программируемые верхний или нижний пределы нарушаются результатом преобразования. Этот выход можно использовать как прерывание.
- **Основные характеристики**
- 1. Идеально подходит для мониторинга системных переменных в различных системах, включая телекоммуникации, управление технологическими процессами и промышленное управление.
- 2. Последовательный интерфейс, совместимый с I2C. Стандартный и быстрый режимы.
- 3. Автоматическое частичное пониженное энергопотребление при отсутствии преобразования для максимальной энергоэффективности.
- 4. Работа секвенсора каналов.
- 5. Встроенный датчик температуры с разрешением 0,25 °C.
- 6. Индикатор выхода за пределы, который может быть программно отключён или включён.
- ### Особенности и преимущества
- 12-битный АЦП SAR
- 8 однополярных аналоговых входных каналов
- Диапазон аналогового входа: от 0 В до 2,5 В
- 12-битный преобразователь температуры в цифровой код
- Точность датчика температуры: типично ±1 °C
- Работа секвенсора каналов
- Специфицирован для VDD от 2,8 В до 3,6 В
- Логическое напряжение VDRIVE = 1,65 В до 3,6 В
- Внутренний источник опорного напряжения 2,5 В
- Дополнительные характеристики см. в техническом описании
- **AD7291-EP поддерживает оборонные и аэрокосмические приложения (стандарт AQEC)
- ***
- Загрузить техническое описание AD7291-EP (pdf)
- Расширенный промышленный температурный диапазон: от −55 °C до +125 °C
- Контролируемая производственная база
- 1 место сборки/тестирования
- 1 место изготовления
- Уведомление об изменении продукта
- Данные о квалификации предоставляются по запросу
- V62/17610 Номер чертежа DSCC
AD7291 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Recommended for New Designs |
| RoHS | RoHS Compliant |
