Description
- Описание продукта

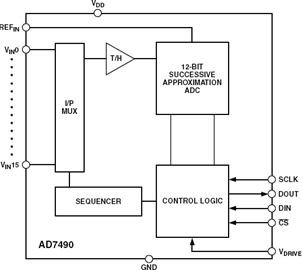

- AD7490 — это 12-битный высокоскоростной маломощный АЦП последовательного приближения. Устройство работает от одного источника питания напряжением от 2,7 В до 5,25 В и обеспечивает пропускную способность до 1 Мвыб/с. Микросхема содержит малошумящий широкополосный усилитель выборки и хранения, способный обрабатывать входные частоты свыше 1 МГц.
- Процесс преобразования и сбора данных управляется с помощью сигналов CS и последовательного тактового сигнала, что позволяет устройству взаимодействовать с микропроцессорами или цифровыми сигнальными процессорами. Входной сигнал дискретизируется по спадающему фронту CS, и в этот же момент начинается преобразование. Устройство не имеет конвейерных задержек.
- В AD7490 используются передовые методы проектирования для достижения очень низкого энергопотребления при высокой пропускной способности. При максимальной пропускной способности AD7490 потребляет всего 1,8 мА при напряжении питания 3 В и 2,5 мА при напряжении 5 В. Установкой соответствующих битов в регистре управления можно выбрать диапазон аналогового входного сигнала: от 0 В до REFIN или от 0 В до 2 × REFIN, с прямым двоичным кодом или дополнительным кодом на выходе. AD7490 имеет 16 несимметричных аналоговых входов с секвенсором каналов, позволяющим выполнять предварительно запрограммированное последовательное преобразование выбранных каналов. Время преобразования определяется тактовым сигналом SCLK или дополнительным кодом на выходе. AD7490 имеет 16 несимметричных аналоговых входов с секвенсором каналов, позволяющим выполнять предварительно запрограммированное последовательное преобразование выбранных каналов. Время преобразования определяется тактовым сигналом SCLK.
- AD7490-EP поддерживает оборонные и аэрокосмические приложения (AQEC)
- ### Особенности и преимущества
- Высокая пропускная способность: 1 Мвыб/с
- Спецификация для VDD от 2,7 В до 5,25 В
- Малое энергопотребление при максимальной пропускной способности
- Максимум 5,4 мВт при 870 квыб/с и напряжении питания 3 В
- Максимум 12,5 мВт при 1 Мвыб/с и напряжении питания 5 В
- 16 (несимметричных) входов с секвенсором
- Широкая входная полоса пропускания: 69,5 дБ SNR при входной частоте 50 кГц
- Дополнительные характеристики см. в техническом описании
- **AD7490-EP поддерживает оборонные и аэрокосмические приложения (стандарт AQEC)**
- Загрузить техническое описание AD7490-EP (pdf)
- Военный диапазон температур (от –55°C до +125°C)
- Контролируемая производственная база
- Одна площадка сборки/тестирования
- Одна площадка изготовления
- Расширенное уведомление об изменении продукта
- Данные квалификации доступны по запросу
- V62/12635 Номер чертежа DSCC
AD7490 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
