Image is for your reference only,please check specifications for details
Updated at 16/09/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- Описание продукта

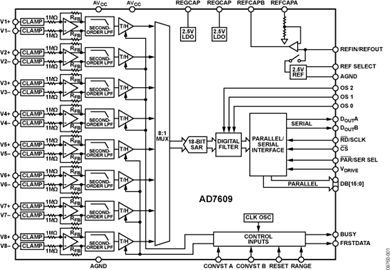

- AD7609 — это 18-битная, 8-канальная, истинно дифференциальная система сбора данных аналого-цифрового преобразования с одновременной выборкой (DAS). Устройство содержит защиту аналоговых входов от перегрузки по напряжению, фильтр антиалиасинга второго порядка, усилитель выборки и хранения, 18-битный аналого-цифровой преобразователь последовательного приближения с перераспределением заряда (АЦП), гибкий цифровой фильтр, опорное напряжение 2,5 В и буфер опорного напряжения, а также высокоскоростные последовательный и параллельный интерфейсы.
- AD7609 работает от одного источника питания 5 В и может принимать истинные биполярные дифференциальные входные сигналы ±10 В и ±5 В с частотой дискретизации до 200 кГц для всех каналов. Схема защиты от перенапряжения на входе выдерживает напряжение до ±16,5 В. AD7609 имеет аналоговое входное сопротивление 1 МОм независимо от частоты дискретизации. Работа от одного источника питания, встроенная фильтрация и высокое входное сопротивление устраняют необходимость в операционных усилителях драйвера и внешних биполярных источниках питания. Антиалиасинговый фильтр AD7609 имеет частоту среза −3 дБ 32 кГц и обеспечивает подавление антиалиасинга 40 дБ при дискретизации 200 кГц. Гибкий цифровой фильтр управляется через выводы, улучшает отношение сигнал/шум и снижает полосу пропускания по уровню −3 дБ.
- **ОБЛАСТИ ПРИМЕНЕНИЯ**
- Системы мониторинга и защиты линий электропередачи
- Многофазное управление двигателями
- Системы контроля и управления
- Многоосевые системы позиционирования
- Системы сбора данных
- ### Особенности и преимущества
- 8 одновременно дискретизируемых входов
- Истинно дифференциальные входы
- Истинные биполярные диапазоны аналогового входа: ±10 В, ±5 В
- Один аналоговый источник питания 5 В и VDRIVE от 2,3 В до 5,25 В
- Полностью интегрированное решение для сбора данных
- Защита аналоговых входов от перегрузки по напряжению
- Входной буфер с аналоговым входным сопротивлением 1 МОм
- Аналоговый антиалиасинговый фильтр второго порядка
- Гибкий параллельный/последовательный интерфейс
- См. техническое описание для дополнительных функций
AD7609 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Recommended for New Designs |
