AD8036 - Analog Devices
Manufacturer:
Analog Devices
ManyChip's Part#:
MC389490303
Package:
SOIC
Datasheet:
Datasheet 3D Model
Description:
Усилители с низким искажением и широкой полосой пропускания, с обратной связью по напряжению
Stock Locations:
Availability:
317 pcs In Stock
MOQ:
1 pcs
Unit Price:
$ 0

Updated at 31/10/2026 10:30:15(UTC+8)

Certifications

ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.

Description

Подробная информация о продукте
AD8036 и AD8037 — это усилители с широкой полосой пропускания и низким искажением. AD8036 стабилизирован при единичном коэффициенте усиления. AD8037 стабилизирован при коэффициенте усиления от двух и выше. Эти устройства позволяют конструктору задавать высокое (VCH) и низкое (VCL) значения выходного зажима. Выходной сигнал будет зажиматься на этих заданных уровнях. Благодаря уникальной, запатентованной архитектуре входного зажима CLAMPIN™, AD8036 и AD8037 обеспечивают улучшение производительности зажима в 10 раз по сравнению с традиционными устройствами для зажима выходного напряжения. В частности, погрешность зажима обычно составляет не более 3 мВ, а искажение в области зажима минимизировано. Этот продукт может использоваться как классический операционный усилитель или как усилитель с зажимом, где задаются высокое и низкое выходные напряжения.
AD8036 и AD8037, использующие архитектуру обратной связи по напряжению, соответствуют требованиям многих применений, которые ранее зависели от усилителей с обратной связью по току. AD8036 и AD8037 обладают исключительно быстрой и точной импульсной реакцией (от 16 нс до 0,01%), чрезвычайно широкими полосами пропускания как малых, так и больших сигналов, а также сверхнизким уровнем искажения. AD8036 достигает -66 дБc при 20 МГц, а также полосы пропускания малых сигналов — 240 МГц и больших сигналов — 195 МГц. AD8036 и AD8037 восстанавливаются после перегрузки зажима в 2 раза всего за 1,5 нс. Эти характеристики делают AD8036/AD8037 идеально подходящими для работы с флеш-накопителями и ADC с высоким разрешением, а также для их буферизации.
Помимо традиционных применений усилителей с выходным зажимом, архитектура входного зажима позволяет использовать уровни зажима в качестве дополнительных входов к усилителю. Таким образом, помимо статических постоянных уровней зажима, на зажимные контакты можно подавать сигналы со скоростью до 240 МГц. Значения зажима также могут быть установлены на любое значение в пределах диапазона выходного напряжения, при условии, что VH больше VL. Благодаря этим характеристикам зажима, AD8036 и AD8037 могут использоваться в нетрадиционных приложениях, таких как полнолинейный выпрямитель, генератор импульсов или модулятор амплитуды. Эти новые применения являются лишь примерами нескольких разнообразных применений, которые можно разработать с использованием входных зажимов.

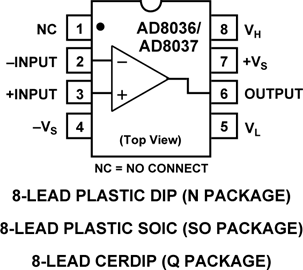

AD8036 выпускается в корпусах с температурным диапазоном от -40°C до +85°C для промышленных применений и от -55°C до +125°C для военных целей, тогда как AD8037 доступен в промышленных вариантах. Промышленные версии выпускаются в пластиковых корпусах DIP и SOIC; военные версии комплектуются в корпусах cerdip.
Применения
Буфер для ADC
Обработка сигналов IF/RF
Высококачественная трансляция изображений
Видеосистемы
Видеоусилитель
Полный выпрямитель
### Особенности и преимущества
Превосходные характеристики зажима
Погрешность зажима — 3 мВ
Восстановление после перегрузки за 1,5 нс
Минимизированная область нелинейного зажима
Полоса пропускания входного сигнала — 240 МГц
Диапазон входного напряжения зажима — ±3,9 В
Широкая полоса пропускания
Малые сигналы: 240 МГц
Большие сигналы (4 В пик-пик): 195 МГц
Хорошие DC-характеристики
Смещение — 2 мВ
Дрейф — 10 мкВ/°C
Ультранизкое искажение, низкий уровень шума
Типичное значение — -72 дБc при 20 МГц
Входной шум напряжения — 4,5 нВ/√Гц
Высокая скорость
Скорость нарастания — 1500 В/с
Наступление стабильности: от 10 нс до 0,1%, от 16 нс до 0,01%
Работа с питанием ±3 В до ±5 В

Show

AD8036 Specifications

Attribute	Attribute Value

Datasheet	Datasheet
3D Model	3D Model
Case/Package	SOIC
	Show
Product Lifecycle Status	Unknown
RoHS	RoHS Compliant
