Description
- Подробная информация о продукте
- AD8300 представляет собой полный 12-битный цифро-аналоговый преобразователь с выходом по напряжению, предназначенный для работы от одного источника питания +3 В. Изготовленный по технологии CBCMOS, этот монолитный ЦАП предлагает пользователю низкую стоимость и простоту использования в однополярных системах с напряжением +3 В. Работа гарантируется в диапазоне напряжений питания от +2,7 В до +5,5 В, что делает это устройство идеальным для применений с батарейным питанием.
- Выходное напряжение полной шкалы 2,0475 В лазерно подстраивается для поддержания точности в рабочем температурном диапазоне устройства. Формат двоичных входных данных обеспечивает удобную программную настройку с разрешением полмилливольта на бит. Выходы по напряжению способны выдавать ток 5 мА.

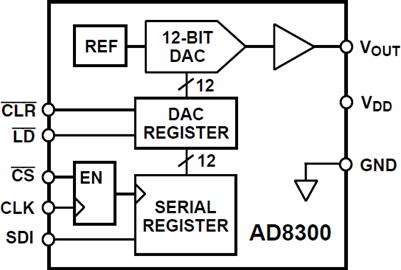

- Двухбуферизованный последовательный интерфейс данных обеспечивает высокоскоростные трехпроводные входы, совместимые с DSP и микроконтроллерами, с использованием выводов данных (SDI), тактового сигнала (CLK) и строба загрузки (LD). Вывод выбора микросхемы (CS) упрощает подключение нескольких корпусов ЦАП, разрешая тактовый вход при низком уровне. Кроме того, вход CLR устанавливает выход на нулевую шкалу при включении питания или по запросу пользователя.
- AD8300 характеризуется в расширенном промышленном температурном диапазоне (-40°C до +85°C). AD8300 доступны в пластиковых корпусах DIP и малогабаритных поверхностно-монтируемых корпусах SO-8 высотой 1,5 мм.
- ### Особенности и преимущества
- Полный 12-битный ЦАП
- Не требуется внешних компонентов
- Работа от одного источника +3 В
- 0,5 мВ/бит при полной шкале 2,0475 В
- Время установления выходного напряжения 6 мкс
- Низкое энергопотребление: 3,6 мВт
- Компактный корпус SO-8 1,5 мм
- Высота корпуса
AD8300 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Unknown |
