Description
- Описание продукта

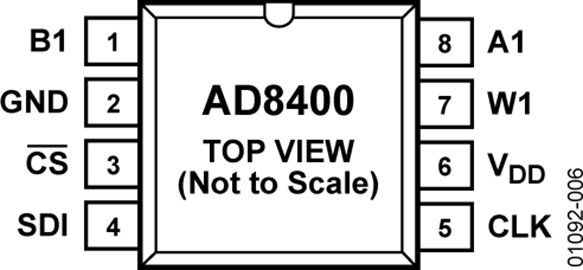

- Микросхемы AD8400/AD8402/AD8403 представляют собой одно-, двух- или четырехканальные цифровые регулируемые переменные резисторы (VR) на 256 позиций. Эти устройства выполняют ту же функцию электронной регулировки, что и потенциометр или переменный резистор. AD8400 содержит один переменный резистор в компактном корпусе SO-8. AD8402 содержит два независимых переменных резистора в экономичном корпусе SO-14 для поверхностного монтажа. AD8403 содержит четыре независимых переменных резистора в корпусах с 24 выводами: PDIP, SOIC и TSSOP. Каждая часть содержит фиксированный резистор с подвижным контактом, который касается фиксированного резистора в точке, определяемой цифровым кодом, загруженным в управляющий последовательный входной регистр. Сопротивление между подвижным контактом и любым из концов фиксированного резистора изменяется линейно в зависимости от цифрового кода, переданного в регистр VR. Каждый переменный резистор обеспечивает полностью программируемое значение сопротивления между выводом A и подвижным контактом или между выводом B и подвижным контактом. Фиксированное сопротивление между выводами A и B (1 кОм, 10 кОм, 50 кОм или 100 кОм) имеет допуск согласования между каналами ±1% и номинальный температурный коэффициент 500 ppm/°C. Уникальная схема переключения минимизирует высокие выбросы, присущие традиционным конструкциям коммутируемых резисторов, исключая работу по принципу «сделай до разрыва» или «разорви до соединения».
- Каждый VR имеет собственный регистр VR, который хранит запрограммированное значение сопротивления. Эти регистры VR обновляются через последовательно-параллельный сдвиговый регистр, совместимый с SPI, который загружается через стандартный 3-проводной последовательный цифровой интерфейс. Десять битов данных составляют слово данных, тактируемое в последовательный входной регистр. Слово данных декодируется: первые два бита определяют адрес регистра VR для загрузки, последние восемь битов являются данными. Вывод последовательного вывода данных на противоположном конце последовательного регистра позволяет простое последовательное соединение (daisy-chaining) в приложениях с несколькими VR без дополнительной внешней логики декодирования.
- ### Особенности и преимущества
- 256 позиций
- Заменяет 1, 2 или 4 потенциометра
- 1 кОм, 10 кОм, 50 кОм, 100 кОм
- Отключение питания — менее 5 мкА
- 3-проводной последовательный интерфейс, совместимый с SPI
- Ввод данных
- Скорость загрузки данных 10 МГц
- Однополярное питание от 2,7 В до 5,5 В
- Установка средней точки (Midscale Preset)
AD8400 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Unknown |
