Description
- Сведения о продукте
- AD8613 / AD8617 / AD8619 — это одинарные, сдвоенные и счетверенные микромощные усилители с входами и выходами типа «rail-to-rail» (с полным размахом сигнала), отличающиеся низким током потребления, а также низкими входным напряжением шума и токовым шумом. Приборы полностью специфицированы для работы от однополярного источника питания напряжением от 1,8 В до 5 В или от двуполярного источника питания ±0,9 В и ±2,5 В. Сочетание низкого уровня шума, очень малых входных токов смещения и низкого энергопотребления делает AD8613 / AD8617 / AD8619 особенно полезными в портативных приборах и устройствах с питанием от токовой петли.
- Возможность изменения сигнала в полном диапазоне напряжений питания (rail-to-rail) как на входе, так и на выходе позволяет разработчикам буферировать КМОП АЦП, ЦАП, заказные СБИС (ASIC) и другие устройства с широким размахом выходного сигнала в маломощных системах с однополярным питанием.

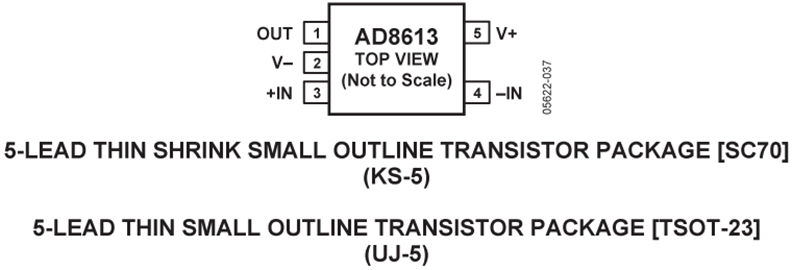

- AD8613 выпускается в 5-выводном корпусе SC70 и 5-выводном корпусе TSOT-23. AD8617 выпускается в 8-выводных корпусах MSOP, SOIC и LFCSP. AD8619 выпускается в 14-выводных корпусах TSSOP и SOIC. AD8617W квалифицирован для автомобильных применений и выпускается в 8-выводных корпусах MSOP и SOIC. AD8619W квалифицирован для автомобильных применений и выпускается в 14-выводных корпусах SOIC и TSSOP.
- Применение
- Приборы с батарейным питанием
- Многополюсные фильтры
- Измерение тока по шунту
- Датчики
- Предварительные драйверы АЦП
- Драйверы ЦАП / преобразователи уровней
- Входные или выходные усилители для маломощных СБИС
- ### Особенности и преимущества
- Напряжение смещения: 2,2 мВ (максимум)
- Низкий входной ток смещения: не более 1 пА
- Работа от однополярного источника питания: от 1,8 В до 5,5 В
- Низкий шум: 22 нВ/√Гц
- Микромощность: не более 50 мкА на усилитель во всем температурном диапазоне
- Отсутствие инверсии фазы
- Устойчив при единичном коэффициенте усиления
- Квалифицирован для автомобильных применений
AD8613 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
