Description
- Детали продукта

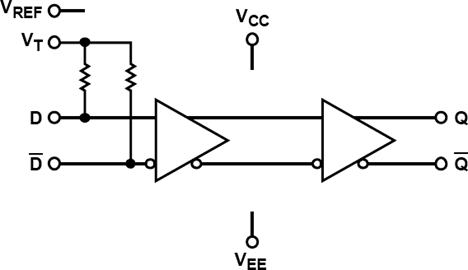

- ADCLK905 (один вход, один выход), ADCLK907 (два входа, один выход) и ADCLK925 (один вход, два выхода) – это ультрабыстрые буфера для сигналов таймкода/данных, изготовленные по специфическому процессу производства на кремниево-германском материале XFCB3 компании Analog Devices, Inc.
- У моделей ADCLK905/ADCLK907/ADCLK925 используются выходные элементы типа ECL с полной амплитудой возбуждения. Для работы в режиме PECL (положительный ECL) необходимо подавать напряжение VCC на положительную питающую меру, а VEE – на землю. Для работы в режиме NECL (отрицательный ECL) необходимо подавать напряжение VCC на землю, а VEE – на отрицательную питающую меру.
- Буфера обеспечивают задержку передачи сигналов 95 пс, скорость переключения 7,5 ГГц, скорость передачи данных 10 Гбит/с и случайную неопределенность 60 фс.
- Входы имеют внутренние резисторы с отключающим элементом 100 Ом. Для подачи напряжения на входы в режиме AC-куплений предусмотрено вывода VREF.
- Выходные этапы типа ECL разработаны для прямого приложения напряжения 800 мВ с каждой стороны к терминали 50 Ом, подключенной к питающей мере VCC – 2 В. Общая амплитуда выходного сигнала составляет 1,6 В.
- Модели ADCLK905/ADCLK907/ADCLK925 доступны в корпусе типа LFCSP с 16 контактами.
- **Применения**
- Восстановление сигналов таймкода и данных, изменение уровня сигналов
- Автоматическое испытательное оборудование (ATE)
- Высокоскоростные приборы измерения
- Высокоскоростные приемники линий передачи данных
- Обнаружение пороговых значений
- Координация сигналов таймкода
- ### Особенности и преимущества
- Задержка передачи сигналов 95 пс
- Скорость переключения 7,5 ГГц
- Типичное увеличение/уменьшение выходного сигнала 60 пс
- Случайная неопределенность 60 фс
- Внутренние терминали на обоих входных выводах
- Расширенный диапазон промышленных температур: от -40°C до +125°C
- Питание от 2,5 В до 3,3 В (VCC – VEE)
ADCLK905 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Recommended for New Designs |
