Description
- Характеристики продукта
- ADG1206 и ADG1207 представляют собой монолитные аналоговые мультиплексоры iCMOS®, содержащие соответственно шестнадцать одноканальных и восемь дифференциальных каналов. ADG1206 переключает один из шестнадцати входов на общий выход в соответствии с 4-битными двоичными адресными линиями A0, A1, A2 и A3. ADG1207 переключает один из восьми дифференциальных входов на общий дифференциальный выход в соответствии с 3-битными двоичными адресными линиями A0, A1 и A2. Вход EN на обоих устройствах используется для включения или отключения устройства. В отключенном состоянии все каналы выключены. Во включенном состоянии каждый канал проводит одинаково хорошо в обоих направлениях и имеет диапазон входного сигнала, простирающийся до напряжений питания.
- Промышленный модульный производственный процесс iCMOS (industrial CMOS) объединяет высоковольтную комплементарную технологию «металл-оксид-полупроводник» (КМОП) и биполярные технологии. Он позволяет разрабатывать широкий спектр высокопроизводительных аналоговых ИС, способных работать при напряжении 33 В, в корпусах, которые не удавалось достичь ни одному предыдущему поколению высоковольтных устройств. В отличие от аналоговых ИС, изготовленных по обычным КМОП-процессам, компоненты iCMOS выдерживают высокие напряжения питания, обеспечивая при этом повышенную производительность, значительно более низкое энергопотребление и уменьшенный размер корпуса.
- Сверхнизкая емкость и исключительно низкая инжекция заряда этих мультиплексоров делают их идеальными решениями для приложений сбора данных и выборки-хранения, где требуются низкие выбросы и быстрое установление. По всему диапазону сигнала устройства обеспечивается минимальная инжекция заряда. Конструкция iCMOS также гарантирует сверхнизкое рассеивание мощности, что делает устройства идеально подходящими для портативных приборов и устройств с батарейным питанием.
- Области применения
- Маршрутизация аудио и видео
- Автоматическое испытательное оборудование
- Системы сбора данных
- Системы с батарейным питанием
- Системы выборки-хранения
- Системы связи
- ### Особенности и преимущества
- <1 пКл инжекции заряда во всем диапазоне сигнала
- 1,5 пФ емкость в выключенном состоянии
- Диапазон питания 33 В
- Сопротивление во включенном состоянии 120 Ом
- Полностью заданы для ±15 В/+12 В
- Входы, совместимые с логикой 3 В
- Работа «от шины до шины»
- Коммутация с размыканием до замыкания

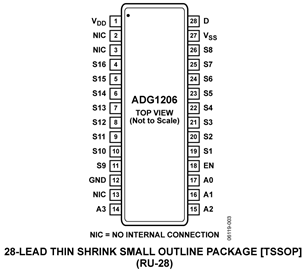

- 28-выводной TSSOP и 32-выводной LFCSP размером 5 мм × 5 мм
ADG1206 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
