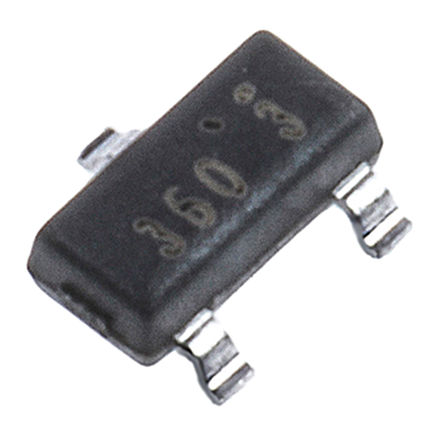

Image is for your reference only,please check specifications for details
- FDN360P - Fairchild
-
Manufacturer:Fairchild
-
ManyChip's Part#:MC6743763
-
Category:MOSFETs
-
Package:SOT-23-3
-
Datasheet:Datasheet 3D Model
-
Description:FSC Fdn360p – транзистор MOSFET с P-каналом, напряжением 30 В и питательной способностью 2 А, использует клемищу 3P. Фасон корпуса – superSOT-23. Технология PowerTrench позволяет минимизировать сопротивление в состоянии нагрузки и поддерживать низкий заряд затвора для лучших характеристик переключения. Этот диод отлично подходит для применений с низким напряжением и от батарей. * Технология траншейного типа обеспечивает чрезвычайно низкое сопротивление в состоянии нагрузки Rds(ON). * Низкий заряд затвора – около 6,2 нК. * Напряжение между выходом и источником питания (Vds) составляет -30 В. * Напряжение между затвором и источником питания ±20 В. * Постоянный ток через выход – -2 А при 25°C. * Потребляемая мощность (Pd) – 500 мВт. * Низкое сопротивление в состоянии нагрузки – 100 мОм при Vgs -4,5 В. * Диапазон рабочих температур – от -55°C до 150°C.
-
Stock Locations:
-
Availability:315 pcs In Stock
-
MOQ:1 pcs
-
Unit Price:$ 0.33
Updated at 12/10/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- FDN360P от Fairchild – это транзистор MOSFET с P-каналом, использующий технологию PowerTrench. Корпус имеет фасон superSOT-23. Технология PowerTrench позволяет минимизировать сопротивление в состоянии нагрузки и поддерживать низкий заряд затвора для лучших характеристик переключения. Этот диод отлично подходит для применений с низким напряжением и от батарей.
- Высокопроизводительная технология траншейного типа обеспечивает чрезвычайно низкое сопротивление в состоянии нагрузки Rds(ON).
- Низкий заряд затвора – около 6,2 нК.
- Напряжение между выходом и источником питания (Vds) составляет -30 В.
- Напряжение между затвором и источником питания ±20 В.
- Постоянный ток через выход – -2 А при 25°C.
- Потребляемая мощность (Pd) – 500 мВт.
- Низкое сопротивление в состоянии нагрузки – 100 мОм при Vgs -4,5 В.
- Диапазон рабочих температур – от -55°C до 150°C.
FDN360P Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Mounting Style | Surface Mount |
| Number of Pins | 3 Pin |
| Case/Package | SOT-23-3 |
| Voltage Rating (DC) | -30.0 V |
| Current Rating | -2.00 A |
| Power Rating | 500 mW |
| Number of Positions | 3 Position |
| Drain to Source Resistance (on) (Rds) | 0.08 Ω |
| Polarity | P-Channel |
| Power Dissipation | 500 mW |
| Threshold Voltage | 20 V |
| Input Capacitance | 298 pF |
| Gate Charge | 6.20 nC |
| Drain to Source Voltage (Vds) | 30 V |
| Breakdown Voltage (Drain to Source) | -30.0 V |
| Breakdown Voltage (Gate to Source) | ±20.0 V |
| Continuous Drain Current (Ids) | 2.00 A |
| Rise Time | 13 ns |
| Input Capacitance (Ciss) | 298pF @15V(Vds) |
| Rating Power (Max) | 460 mW |
| Fall Time | 13 ns |
| Operating Temperature (Max) | 150 ℃ |
| Operating Temperature (Min) | -55 ℃ |
| Power Dissipation (Max) | 0.5 W |
| Show | |
| Size-Length | 2.92 mm |
| Size-Width | 1.4 mm |
| Size-Height | 0.94 mm |
| Operating Temperature | -55℃ ~ 150℃ (TJ) |
| Product Lifecycle Status | Unknown |
| Packaging | Tape & Reel (TR) |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
| REACH SVHC Compliance | No SVHC |
| REACH SVHC Compliance Edition | 2015/06/15 |
| ECCN Code | EAR99 |
