Description
- Подробности о продукте

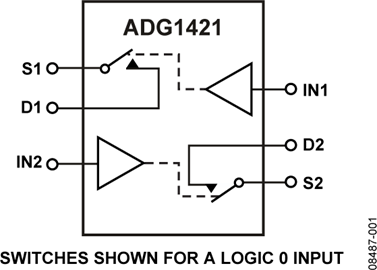

- Микросхемы ADG1421/ADG1422/ADG1423 содержат два независимых однополюсных однонаправленных (SPST) переключателя. ADG1421 и ADG1422 различаются только тем, что цифровая логика управления инвертирована. Переключатели ADG1421 включаются при подаче логической единицы на соответствующий управляющий вход, а для ADG1422 требуется логический ноль. ADG1423 имеет один переключатель с цифровой логикой управления, аналогичной ADG1421; логика на другом переключателе инвертирована. ADG1423 обеспечивает переключение с размыканием перед замыканием (break-before-make) для использования в мультиплексорных приложениях. Каждый переключатель проводит одинаково хорошо в обоих направлениях во включенном состоянии и имеет диапазон входных сигналов, простирающийся до напряжений питания. В выключенном состоянии сигналы с уровнями до напряжений питания блокируются.
- Модульный производственный процесс iCMOS® (промышленный КМОП) объединяет технологии высоковольтных комплементарных металло-оксидных полупроводников (КМОП) и биполярных структур. Он позволяет разрабатывать широкий спектр высокопроизводительных аналоговых ИС, способных работать при напряжении 33 В в корпусах, которые не достигло ни одно другое поколение высоковольтных компонентов. В отличие от аналоговых ИС на основе обычных КМОП-процессов, компоненты iCMOS могут выдерживать высокие напряжения питания, обеспечивая при этом повышенную производительность, значительно более низкое энергопотребление и уменьшенный размер корпуса.
- Профиль сопротивления во включенном состоянии очень плоский во всем диапазоне аналоговых входных сигналов, что обеспечивает отличную линейность и низкие искажения при коммутации аудиосигналов. Конструкция iCMOS обеспечивает сверхнизкое рассеивание мощности, что делает компонент идеально подходящим для портативных и работающих от батарей приборов.
- КЛЮЧЕВЫЕ ХАРАКТЕРИСТИКИ
- ****
- 1. Максимальное сопротивление во включенном состоянии 2,4 Ом при 25°C.
- 2. Минимальные искажения.
- 3. Цифровые входы, совместимые с логикой 3 В: VIH = 2,0 В, VIL = 0,8 В.
- 4. Не требуется источник питания логики VL.
- 5. Корпуса MSOP с 10 выводами и LFCSP с 10 выводами размером 3 мм × 3 мм.
- **
- **
- **
- ПРИМЕНЕНИЕ*
- ****
- Автоматическое испытательное оборудование
- Системы сбора данных
- Замена реле
- Системы с батарейным питанием
- Системы выборки и хранения
- Маршрутизация аудиосигналов
- Маршрутизация видеосигналов
- Системы связи
- ### Особенности и преимущества
- Максимальное сопротивление во включенном состоянии 2,1 Ом
- Максимальная неравномерность сопротивления во включенном состоянии 0,5 Ом
- Непрерывный ток до 250 мА
- Полностью специфицирован при +12 В, ±15 В,
- ±5 В
- Не требуется источник питания VL
- Входы, совместимые с логикой 3 В
- Работа от шины до шины (rail-to-rail)
- Корпуса MSOP с 10 выводами и
- корпуса LFCSP размером 3 мм × 3 мм
ADG1421 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
| RoHS | RoHS Compliant |
