Description
- Детали продукта

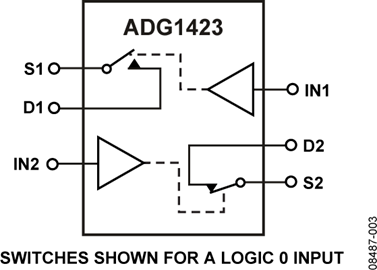

- ADG1421/ADG1422/ADG1423 содержат два независимых однополюсных/однообразных переключателя (SPST). Разница между ADG1421 и ADG1422 заключается лишь в том, что логика цифрового управления обратной. Переключатели ADG1421 включаются при значении 1 на соответствующем входе управления, а для ADG1422 необходимо значение 0. У ADG1423 есть один переключатель с логикой управления, аналогичной логике ADG1421; логика на другом переключателе обратная. ADG1423 обладает способностью к разрыву перед включением, что позволяет его использовать в мультиплексорах. Каждый переключатель работает одинаково хорошо в обоих направлениях при включении, а диапазон входного сигнала распространяется до предельных значений. В состоянии выключения сигналы до предельных значений блокируются.
- Модульный процесс производства iCMOS® (промышленная CMOS) сочетает в себе технологии высокого напряжения, комплементарной металло-оксидно-полимерной (CMOS) и биполярной технологии. Он позволяет разрабатывать широкий спектр аналоговых чипов высокой производительности, способных работать при напряжении 33 В в форм-факторе, который не был достигнут ни одним другим поколением высоконапряженных компонентов. В отличие от аналоговых чипов, производимых с использованием традиционных процессов CMOS, компоненты iCMOS могут выдерживать высокие напряжения питания, при этом обеспечивая повышенную производительность, значительно ниже энергопотребление и меньший размер корпуса.
- Профиль сопротивления на включении очень плоский на всем диапазоне аналоговых входов, что обеспечивает отличную линейность и низкую искажение при переключении аудиосигналов. Конструкция iCMOS обеспечивает ультранизванное рассеивание энергии, что делает этот чип идеальным для портативных и батарейных устройств.
- **Особенности продукта**
- ****
- Максимальное сопротивление на включении 2,4 Ом при 25°C.
- Минимальное искажение.
- 3 В логически совместимые цифровые входы: VINH = 2,0 В, VINL = 0,8 В.
- Не требуется питание на VL.
- Корпуси типа MSOP с 10 контактами и LFCSP размером 3 мм × 3 мм с 10 контактами.
- **Применение**
- Автоматическое испытательное оборудование
- Системы приема данных
- Замена реле
- Системы, работающие от батареи
- Системы хранения и сохранения сигналов
- Проводка аудиосигналов
- Проводка видеосигналов
- Коммуникационные системы
- ### Особенности и преимущества
- Максимальное сопротивление на включении 2,1 Ом.
- Плоский профиль сопротивления на включении до 0,5 Ома.
- Скорость непрерывного тока до 250 мА.
- Полностью специфицировано для напряжений +12 В, ±15 В,
- ±5 В
- Не требуется питание на VL.
- Логически совместимые входы на 3 В.
- Работа от предельных значений напряжений.
- Корпуси типа MSOP с 10 контактами и LFCSP размером 3 мм × 3 мм с 10 контактами.
ADG1423 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
| RoHS | RoHS Compliant |
