ADG1607 Analog Devices - - ManyChip Electronics

Image is for your reference only,please check specifications for details

ADG1607 - Analog Devices
Manufacturer:
Analog Devices
ManyChip's Part#:
MC353140828
Datasheet:
Datasheet 3D Model
Description:
4,5 Ом RON, 16-канальные, 8-канальные дифференциальные мультиплексоры с питанием ±5 В, +12 В, +5 В и +3,3 В
Stock Locations:
Availability:
261 pcs In Stock
MOQ:
1 pcs
Unit Price:
$ 0

Updated at 31/10/2026 10:30:15(UTC+8)

Certifications

ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.

Description

Подробная информация о продукте
ADG1606 и ADG1607 представляют собой монолитные аналоговые мультиплексоры на технологии iCMOS®, состоящие из 16 одинарных и восьми дифференциальных каналов соответственно. ADG1606 коммутирует один из 16 входов на общий выход в соответствии с 4-битными двоичными адресными линиями (A0, A1, A2, A3). ADG1607 коммутирует один из восьми дифференциальных входов на общий дифференциальный выход в соответствии с 3-битными двоичными адресными линиями (A0, A1, A2). Вход EN на обоих устройствах включает или отключает прибор. В отключенном состоянии все каналы разомкнуты. Во включенном состоянии каждый канал одинаково хорошо проводит в обоих направлениях и имеет диапазон входных сигналов, простирающийся до напряжения питания.
Сверхнизкое сопротивление во включенном состоянии и равномерность сопротивления этих ключей делают их идеальными решениями для систем сбора данных и переключения коэффициента усиления, где критичны низкие искажения. Конструкция iCMOS® обеспечивает сверхнизкое энергопотребление, что делает компоненты идеально подходящими для портативных приборов и устройств с батарейным питанием.
*Основные преимущества продукта**
1. Максимальное сопротивление во включенном состоянии 7,5 Ом во всем диапазоне температур.
2. Минимальные искажения: КГИ + Ш = 0,04%
3. Цифровые входы, совместимые с логикой 3 В: VINH = 2,0 В, VINL = 0,8 В.
4. Не требуется источник питания логики VL.
*Применение**
Системы связи
Медицинские системы
Маршрутизация аудиосигналов
Маршрутизация видеосигналов
Автоматическое тестовое оборудование
Системы сбора данных
Системы с батарейным питанием
Системы выборки и хранения
Замена реле
### Особенности и преимущества
Типовое сопротивление во включенном состоянии 4,5 Ом
Равномерность сопротивления 1,1 Ом
Двухполярное питание от ±3,3 В до ±8 В
Однополярное питание от 3,3 В до 16 В
Не требуется источник питания VL
Входы, совместимые с логикой 3 В
Работа от шины до шины (rail-to-rail)
До 378 мА непрерывного тока на канал

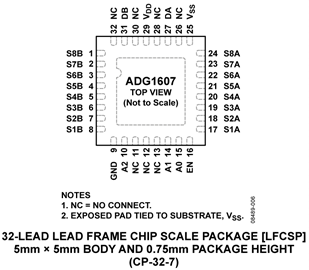

28-выводной TSSOP и 32-выводной LFCSP размером 5 мм × 5 мм

Show

ADG1607 Specifications

Attribute	Attribute Value

Datasheet	Datasheet
3D Model	3D Model
	Show
Product Lifecycle Status	Active
RoHS	RoHS Compliant
