ADG2128 ADI - - ManyChip Electronics

Image is for your reference only,please check specifications for details

ADG2128 - ADI
Manufacturer:
ADI
ManyChip's Part#:
MC430793296
Datasheet:
Datasheet 3D Model
Description:
КМОП матрица аналоговых ключей I2C 8 x 12 с двухполярным/однополярным питанием
Stock Locations:
Availability:
326 pcs In Stock
MOQ:
1 pcs
Unit Price:
$ 0

Updated at 16/09/2026 10:30:15(UTC+8)

Certifications

ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.

Description

Сведения о продукте

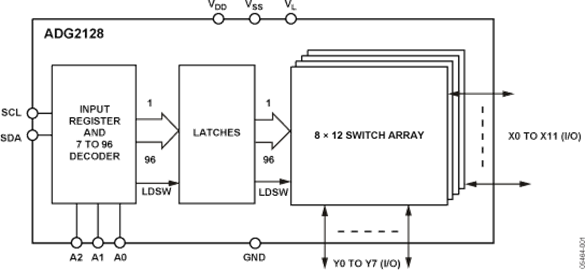

Микросхема ADG2128 представляет собой аналоговый коммутатор перекрестных соединений с размером матрицы 8 × 12. Матрица коммутатора организована так, что в ней восемь столбцов и двенадцать строк, что дает в общей сложности 96 каналов коммутации. Матрица является двунаправленной, и строки и столбцы могут быть сконфигурированы либо как входы, либо как выходы. Каждый из 96 коммутаторов может быть адресован и сконфигурирован через интерфейс, совместимый с I2C. Поддерживаются стандартный, полный и высокоскоростной (3,4 МГц) режимы интерфейса I2C. Допускается любая одновременная комбинация коммутаций. Дополнительной особенностью ADG2128 является возможность одновременного обновления состояния коммутаторов с помощью команды LDSW. Кроме того, функция RESET позволяет сбросить/выключить все каналы коммутации. При включении питания все коммутаторы находятся в выключенном состоянии. Прибор выпускается в 32-выводном корпусе LFCSP_VQ размером 5 мм × 5 мм.
**Области применения**
Коммутация AV-сигналов в телевизорах
Автомобильные информационно-развлекательные системы
AV-ресиверы
CCTV
Применения в ультразвуковых устройствах
Коммутация KVM
Телекоммуникационные применения
Испытательное оборудование/измерительные приборы
Системы УАТС
### Функции и преимущества
Интерфейс, совместимый с I2C
Высокоскоростная опция I2C (3,4 МГц)
32-выводной корпус LFCSP_VQ
(5 мм × 5 мм)
Логика входов с двойной буферизацией
Одновременное обновление нескольких коммутаторов
Полоса пропускания до 300 МГц
Полностью нормируется при двухполярном питании ±5 В / однополярном +12 В
Сопротивление во включенном состоянии: максимальное 35 Ом
Низкий ток покоя менее 20 мкА
Квалифицирован для автомобильных применений

Show

ADG2128 Specifications

Attribute	Attribute Value

Datasheet	Datasheet
3D Model	3D Model
	Show
Product Lifecycle Status	Active
