Description
- Сведения о продукте

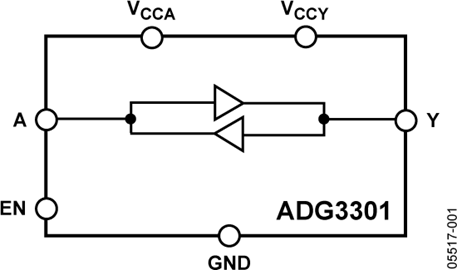

- ADG3301 — это одноканальный двунаправленный преобразователь логических уровней. Он может использоваться в цифровых системах с несколькими уровнями напряжения, например для передачи данных между низковольтным DSP/контроллером и устройством с более высоким напряжением питания. Внутренняя архитектура позволяет устройству выполнять двунаправленное преобразование логических уровней без дополнительного сигнала, задающего направление преобразования.
- Напряжение, подаваемое на VCCA, задает логические уровни на стороне A устройства, а VCCY задает уровни на стороне Y. Для правильной работы напряжение VCCA всегда должно быть меньше VCCY. Логические сигналы, совместимые с VCCA, поданные на вывод A, появляются на выводе Y как уровни, совместимые с VCCY. Аналогично, логические уровни, совместимые с VCCY, поданные на вывод Y, появляются на выводе A как логические уровни, совместимые с VCCA.
- Вывод разрешения (EN) обеспечивает работу с тремя состояниями на выводах как стороны A, так и стороны Y. Когда вывод разрешения устройства подтянут к низкому уровню, выводы обеих сторон устройства находятся в состоянии высокого импеданса. Вывод EN привязан к напряжению питания VCCA и для нормальной работы переводится в высокий уровень.
- ADG3301 выпускается в компактном корпусе SC70 с 6 выводами и гарантированно работает в диапазоне напряжений питания от 1,15 В до 5,5 В и расширенном диапазоне температур от −40 °C до +85 °C.
- **Применение**
- Преобразование уровней SPI®, MICROWIRE®
- Преобразование уровней для низковольтных ASIC
- Считыватели смарт-карт
- Сотовые телефоны и док-станции для сотовых телефонов
- Портативные устройства связи
- Телекоммуникационное оборудование
- Сетевые коммутаторы и маршрутизаторы
- Системы хранения данных (SAN/NAS)
- Вычислительные/серверные приложения
- GPS
- Портативные POS-системы
- Недорогие последовательные интерфейсы
- ### Особенности и преимущества
- Двунаправленное преобразование уровней
- Работает от 1,15 В до 5,5 В
- Низкий ток покоя < 1 мкА
- Отсутствие вывода направления
ADG3301 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Case/Package | TSSOP |
| Show | |
| Product Lifecycle Status | Active |
