Image is for your reference only,please check specifications for details
Updated at 16/09/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- Подробности о продукте
- ADG658 и ADG659 — это низковольтные CMOS-аналоговые мультиплексоры, состоящие из восьми одноканальных и четырёх дифференциальных каналов соответственно. ADG658 переключает один из восьми входов (S1–S8) на общий выход D, что определяется 3-битными двоичными адресными линиями A0, A1 и A2. ADG659 переключает один из четырёх дифференциальных входов на общий дифференциальный выход, что определяется 2-битными двоичными адресными линиями A0 и A1. Вход EN на обоих устройствах позволяет включать или отключать устройство; при отключении все каналы отключаются.
- Эти устройства разработаны по улучшенной технологии, обеспечивающей более низкое энергопотребление при высокой скорости переключения. Они могут использоваться как в режиме мультиплексора, так и в режиме демультиплексора и имеют диапазон входных напряжений, охватывающий значения питания. Все каналы обеспечивают работу с принципом «разрыв перед замыканием», предотвращая кратковременные короткие замыкания при переключении каналов. Все цифровые входы поддерживают логические пороги 0,8 В–2,4 В, что гарантирует совместимость с TTL/CMOS при использовании однополярного +5 В или двухполярного ±5 В питания.

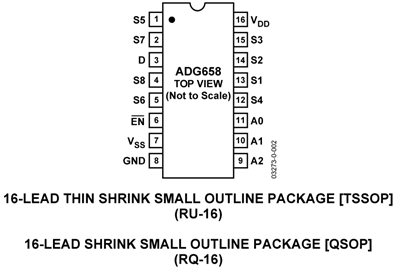

- ADG658 и ADG659 выпускаются в 16-выводных корпусах TSSOP/QSOP и 16-выводных корпусах LFCSP размером 4 мм × 4 мм.
- **Основные преимущества продукта**
- 1. Работа от однополярного и двухполярного питания. ADG658 и ADG659 обеспечивают высокую производительность и полностью сертифицированы и гарантированы при питании +5 В, ±5 В и +3 В.
- 2. Автомобильный температурный диапазон: −40°C…+125°C.
- 3. Низкое энергопотребление, обычно менее 0,1 мкВт.
- 4. Корпуса LFCSP 4 мм × 4 мм, TSSOP и QSOP с 16 выводами.
- **Области применения**
- Автомобильная электроника
- Автоматическое тестовое оборудование
- Системы сбора данных
- Аккумуляторные системы
- Системы связи
- Распределение аудио- и видеосигналов
- Замена реле
- Системы выборки и хранения сигнала
- Промышленные системы управления
- ### Особенности и преимущества
- Двухполярное питание ±2 В…±6 В
- Однополярное питание 2 В…12 В
- Автомобильный температурный диапазон −40°C…+125°C
- Токи утечки менее 0,1 нА
- Сопротивление переключения 45 Ом по всему диапазону сигнала
- Переключение «от рельса до рельса»
- Одноканальный мультиплексор 8-в-1
- Корпуса LFCSP/TSSOP/QSOP с 16 выводами
- Типичное энергопотребление менее 0,1 мкВт
- Входы совместимы с TTL/CMOS
- **ADG658-EP поддерживает оборонные и авиакосмические приложения (стандарт AQEC)**
- Скачать технический паспорт ADG658-EP (PDF)
- Военный температурный диапазон: −55°C…+125°C
- Контролируемая базовая линия производства
- Один участок сборки/тестирования
- Один участок изготовления
- Усиленное уведомление об изменениях в продукции
ADG658 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
