Description
- Сведения о продукте

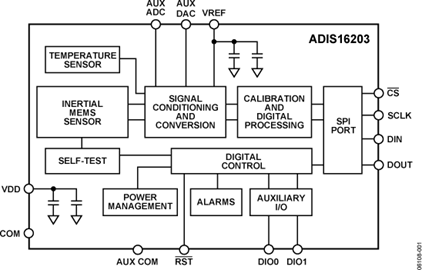

- ADIS16203 представляет собой полную систему измерения угла наклона в едином компактном корпусе, созданную благодаря интеграции i_Sensor™ компании Analog Devices, Inc. Дополняя технологию датчиков i_MEMS® компании Analog Devices встроенным решением для обработки сигналов, ADIS16203 предоставляет откалиброванные на заводе данные об угле наклона в цифровом формате, удобном для доступа через последовательный периферийный интерфейс (SPI). Интерфейс SPI обеспечивает доступ к нескольким измерениям: углам наклона в диапазоне 360° (линейный выход), углам наклона в диапазоне ±180°, температуре, напряжению питания и одному вспомогательному аналоговому входу. Простой доступ к калиброванным цифровым данным датчика предоставляет разработчикам готовое к использованию устройство, сокращая время разработки, стоимость и проектные риски.
- Уникальные особенности конечной системы легко учитываются благодаря нескольким встроенным функциям, таким как калибровка смещения по одной команде, а также удобному управлению частотой дискретизации и полосой пропускания.
- ADIS16203 предлагает следующие встроенные функции, которые устраняют необходимость во внешних схемах и обеспечивают упрощенный системный интерфейс:
- Конфигурируемая функция аварийной сигнализации
- Вспомогательный 12-разрядный аналого-цифровой преобразователь (АЦП)
- Вспомогательный 12-разрядный цифро-аналоговый преобразователь (ЦАП)
- Конфигурируемый порт цифрового ввода/вывода
- Функция цифрового самотестирования
- ADIS16203 предлагает две функции управления питанием для управления рассеиваемой мощностью на системном уровне: режим пониженного энергопотребления и настраиваемую функцию отключения.
- ADIS16203 поставляется в корпусе LGA (Land Grid Array) на ламинатной подложке размером 9,2 мм × 9,2 мм × 3,9 мм с диапазоном рабочих температур от −40 °C до +125 °C.
- **Применение**
- Измерение наклона, инклинометры
- Управление платформами, стабилизация и выравнивание
- Измерение движения/положения
- Устройства контроля/сигнализации (охрана, медицина, безопасность)
- Робототехника
- ### Особенности и преимущества
- Инклинометр 0–360°, опция формата выхода ±180°
- 14-разрядные цифровые выходы угла наклона, линейный выход, разрешение 0,025°
- 12-разрядный цифровой выход датчика температуры
- Калибровка смещения с цифровым управлением
- Частота дискретизации с цифровым управлением
- Фильтрация с цифровым управлением
- Направление/ориентация с цифровым управлением
- Двойные настройки сигнализации с пределами по скорости/порогу
- Вспомогательный цифровой ввод/вывод
- Самотест, активируемый цифровым способом
- Режим пониженного энергопотребления с цифровой активацией
- Последовательный интерфейс, совместимый с SPI®
- Вспомогательный вход АЦП и выход ЦАП с разрядностью 12 бит
- Однополярное питание: от 3,0 В до 3,6 В
- Устойчивость к ударам с ускорением 3500 g во включенном состоянии
ADIS16203 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
