- ADM2482E - ADI
-
Manufacturer:ADI
-
ManyChip's Part#:MC320662667
-
Datasheet:Datasheet 3D Model
-
Description:Приемопередатчик RS-485 с гальванической изоляцией 2,5 кВ, защитой от ЭСР, полный/полудуплексный, с драйвером трансформатора (16 Мбит/с)
-
Stock Locations:
-
Availability:322 pcs In Stock
-
MOQ:1 pcs
-
Unit Price:$ 0
Updated at 16/09/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- Сведения о продукте
- ADM2482E/ADM2487E представляют собой изолированные приемопередатчики данных с защитой от электростатического разряда ±15 кВ и подходят для высокоскоростной полудуплексной или полнодуплексной связи по многоточечным линиям передачи. Для полудуплексного режима выходы передатчика и входы приемника используют одну и ту же линию передачи. Выходной контакт передатчика Y внешне соединяется с входным контактом приемника A, а выходной контакт передатчика Z — с входным контактом приемника B. Компоненты предназначены для симметричных линий передачи и соответствуют стандартам TIA/EIA-485-A-98 и ISO 8482:1987(E).

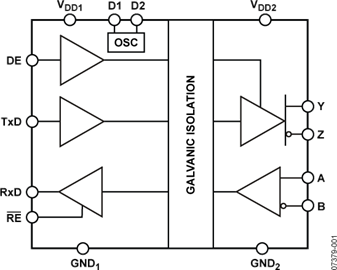

- В устройствах используется технология iCoupler® компании Analog Devices, Inc., которая объединяет трехканальный изолятор, дифференциальный линейный драйвер с тремя состояниями и дифференциальный входной приемник в одном корпусе. Встроенный генератор формирует пару прямоугольных сигналов, которые управляют внешним трансформатором для обеспечения изолированного питания. Логическая сторона устройства может питаться от источника 5 В или 3,3 В, а сторона шины питается от изолированного источника 3,3 В.
- Драйвер ADM2482E/ADM2487E имеет активный высокий уровень разрешения, а приемник — активный низкий уровень разрешения. Выход драйвера переходит в состояние высокого импеданса, когда сигнал разрешения драйвера имеет низкий уровень. Выход приемника переходит в состояние высокого импеданса, когда сигнал разрешения приемника имеет высокий уровень.
- Устройство имеет функции ограничения тока и теплового отключения для защиты от коротких замыканий на выходе и ситуаций, когда конфликт на шине может вызвать чрезмерное рассеивание мощности. Компонент полностью специфицирован в промышленном диапазоне температур от −40°C до +85°C и доступен в 16-выводном корпусе SOIC с широким корпусом.
- Области применения
- Изолированные интерфейсы RS-485/RS-422
- Промышленные полевые сети
- Многоточечные системы передачи данных
- ### Особенности и преимущества
- Изолированный приемопередатчик RS-485/RS-422, настраиваемый на полудуплексный или полнодуплексный режим
- Встроенный генератор для управления внешним трансформатором
- Защита от электростатического разряда ±15 кВ на входных/выходных контактах RS-485
- Соответствует стандартам TIA/EIA-485-A-98 и ISO 8482:1987(E)
- Скорость передачи данных: 16 Мбит/с
- Работа от 5 В или 3,3 В (VDD1)
- 256 узлов на шине
- Истинно отказоустойчивые входы приемника
- Соответствие стандартам безопасности и сертификация
- Сертификат UL: 2500 В (действующее значение) в течение 1 минуты по стандарту UL 1577
- Сертификаты соответствия VDE
- DIN VVDE V 0884-10 (VDE V 0884-10):2006-12
- VIORM = 560 В (пиковое значение)
- Защита от перегрева с отключением
- Диапазон рабочих температур: от −40°C до +85°C
- Ширококорпусный 16-выводной корпус SOIC
ADM2482E Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
| RoHS | RoHS Compliant |
