Description
- Подробная информация о продукте
- ADP7156 — это линейный стабилизатор, работающий от 2,3 В до 5,5 В и обеспечивающий выходной ток до 1,2 А. Благодаря усовершенствованной запатентованной архитектуре он обеспечивает высокое подавление пульсаций источника питания и сверхнизкий уровень шума, достигая отличной реакции на переходные процессы по линии и нагрузке при использовании всего лишь одного керамического выходного конденсатора емкостью 10 мкФ.
- Для ADP7156 доступно 16 стандартных выходных напряжений. Со склада доступны следующие напряжения: 1,2 В, 1,8 В, 2,0 В, 2,5 В, 2,8 В, 3,0 В и 3,3 В. Дополнительные напряжения, доступные по специальному заказу: 1,3 В, 1,5 В, 1,6 В, 2,2 В, 2,6 В, 2,7 В, 2,9 В, 3,1 В и 3,2 В.
- Типовой выходной шум стабилизатора ADP7156 составляет 0,9 мкВ среднекв. в диапазоне от 100 Гц до 100 кГц и 1,7 нВ/√Гц для спектральной плотности шума от 10 кГц до 1 МГц. ADP7156 выпускается в корпусах LFCSP размером 3 мм × 3 мм с 10 выводами и SOIC с 8 выводами, что делает его не только очень компактным решением, но и обеспечивает отличные тепловые характеристики для приложений, требующих выходного тока до 1,2 А при малом и низкопрофильном корпусе.
- Области применения
- Стабилизация для чувствительных к шуму применений: фазовые автоподстройки частоты (ФАПЧ), генераторы, управляемые напряжением (ГУН), и ФАПЧ со встроенными ГУН
- Связь и инфраструктура
- Транспортные и микроволновые каналы связи
- ### Особенности и преимущества
- Диапазон входного напряжения: от 2,3 В до 5,5 В
- Доступно 16 стандартных напряжений от 1,2 В до 3,3 В
- Максимальный ток нагрузки: 1,2 А
- Низкий уровень шума
- 0,9 мкВ среднекв. суммарный интегральный шум от 100 Гц до 100 кГц
- 1,6 мкВ среднекв. суммарный интегральный шум от 10 Гц до 100 кГц
- Спектральная плотность шума: 1,7 нВ/√Гц от 10 кГц до 1 МГц
- Коэффициент подавления пульсаций источника питания (PSRR)
- 80 дБ от 1 кГц до 100 кГц; 60 дБ на 1 МГц, VOUT = 3,3 В, VIN = 4,0 В
- Падение напряжения: 120 мВ типовое при IOUT = 1,2 А, VOUT = 3,3 В
- Начальная точность: ±0,6% при ILOAD = 10 мА
- Начальная точность по линии, нагрузке и температуре: ±1,5%
- Ток покоя: IGND = 4,0 мА без нагрузки, 7 мА при 1,2 А
- Низкий ток в режиме отключения: 0,2 мкА
- Стабильная работа с керамическим выходным конденсатором емкостью 10 мкФ

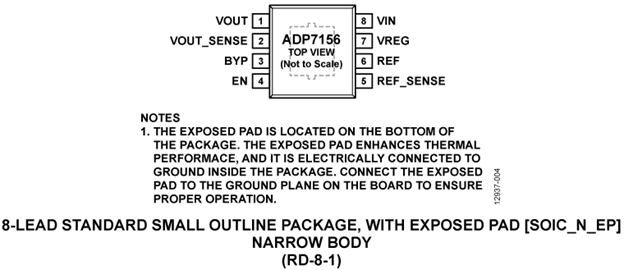

- Корпуса LFCSP размером 3 мм × 3 мм с 10 выводами и SOIC с 8 выводами
- Прецизионное включение
- Поддерживается инструментом ADIsimPower
ADP7156 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Recommended for New Designs |
