Description
- Подробная информация о продукте
- Микросхемы ADR01, ADR02, ADR03 и ADR06 представляют собой прецизионные источники опорного напряжения на запрещённой зоне на 10,0 В, 5,0 В, 2,5 В и 3,0 В соответственно, отличающиеся высокой точностью, высокой стабильностью и низким энергопотреблением. Компоненты выпускаются в миниатюрных корпусах SC70 и TSOT с 5 выводами, а также в 8-выводных вариантах SOIC. Версии ADR01, ADR02 и ADR03 в корпусе SOIC являются заменой типа «drop-in»1 для промышленных стандартов REF01, REF02 и REF03. Малые габариты и широкий рабочий диапазон делают источники опорного напряжения серии ADR0x идеально подходящими для универсальных применений и применений с ограниченным пространством.
- С помощью внешнего буфера и простой резисторной сети вывод TEMP можно использовать для измерения температуры и её аппроксимации. На выводах устройств предусмотрен контакт TRIM для точной подстройки выходного напряжения.

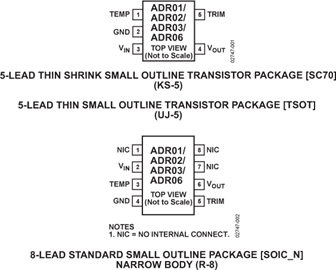

- Микросхемы ADR01, ADR02, ADR03 и ADR06 представляют собой компактные источники опорного напряжения с низким дрейфом, обеспечивающие чрезвычайно стабильное выходное напряжение в широком диапазоне напряжений питания. Они доступны в 5-выводных корпусах SC70 и TSOT, а также в 8-выводных корпусах SOIC с выбором категорий A, B и C. Все компоненты характеризуются для расширенного промышленного температурного диапазона (от –40°C до +125°C). Микросхемы ADR01, ADR02, ADR03 и ADR06 категории A в 8-выводном корпусе SOIC сертифицированы для автомобильных применений.
- **Области применения**
- Прецизионные системы сбора данных
- Высокоразрядные преобразователи
- Системы управления промышленными процессами
- Прецизионные измерительные приборы
- Контроль автомобильной батареи
- Карты PCMCIA
- 1 ADR01, ADR02 и ADR03 совместимы на уровне компонентов с REF01, REF02 и REF03 соответственно. Гарантии совместимости на системном уровне не подразумеваются. Версии ADR01/ADR02/ADR03 в корпусе SOIC совместимы по расположению выводов с 8-выводными версиями REF01/REF02/REF03 в корпусе SOIC соответственно, с дополнительной функцией контроля температуры.
- ### Особенности и преимущества
- Сверхкомпактные корпуса SC70 и TSOT
- Низкий температурный коэффициент
- 8-выводной SOIC: 3 ppm/°C
- 5-выводной SC70: 9 ppm/°C
- 5-выводной TSOT: 9 ppm/°C
- Начальная точность ±0,1%
- Внешний конденсатор не требуется
- Низкий уровень шума 10 мкВ размах (0,1 Гц – 10,0 Гц)
- Широкий рабочий диапазон: от 5,0 В до 36,0 В
- Высокий выходной ток 10 мА
- Широкий температурный диапазон: от –40°C до +125°C
- Выводы ADR01/ADR02/ADR03 совместимы с промышленными стандартами REF01/REF02/REF03
- Микросхемы ADR01/ADR02/ADR03 и ADR06 категории A в 8-выводном корпусе SOIC сертифицированы для автомобильных применений
ADR06 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
