Description
- Сведения о продукте
- Микросхемы ADuM1410/ADuM1411/ADuM1412 представляют собой четырёхканальные цифровые изоляторы, основанные на технологии _i_Coupler® компании Analog Devices, Inc. Сочетая в себе высокоскоростные КМОП-компоненты и монолитные трансформаторы с воздушным сердечником, эти изолирующие компоненты обеспечивают выдающиеся эксплуатационные характеристики, превосходящие альтернативные решения, такие как оптронные устройства.
- Благодаря отказу от использования светодиодов и фотодиодов, устройства _i_Coupler устраняют трудности проектирования, обычно присущие оптронам. Типичные проблемы, связанные с оптронами, такие как неопределённые коэффициенты передачи тока, нелинейные передаточные функции, а также зависимость от температуры и срока службы, устраняются благодаря простым цифровым интерфейсам _i_Coupler и стабильным эксплуатационным характеристикам. Необходимость во внешних драйверах и других дискретных компонентах отпадает при использовании этих продуктов _i_Coupler. Кроме того, устройства _i_Coupler потребляют от одной десятой до одной шестой мощности оптронов при сопоставимых скоростях передачи данных.
- Изоляторы ADuM1410/ADuM1411/ADuM1412 обеспечивают четыре независимых канала изоляции в различных конфигурациях каналов и с различными скоростями передачи данных (см. Руководство по заказу) до 10 Мбит/с. Все модели работают при напряжении питания с любой стороны от 2,7 В до 5,5 В, что обеспечивает совместимость с системами с более низким напряжением, а также возможность преобразования уровня напряжения через изолирующий барьер. Все продукты также имеют контакт управления выходным состоянием по умолчанию. Это позволяет пользователю задать логическое состояние, которое должны принимать выходы при отсутствии входного питания. В отличие от других альтернатив на основе оптронов, изоляторы ADuM1410/ADuM1411/ADuM1412 имеют запатентованную функцию обновления, которая обеспечивает корректность по постоянному току при отсутствии переключений входной логики, а также в условиях включения/выключения питания.
- **Области применения**
- Многоканальная изоляция общего назначения
- Изоляция интерфейса SPI/преобразователя данных
- Приёмопередатчики RS-232/RS-422/RS-485
- Изоляция промышленных полевых шин
- ### Особенности и преимущества
- Двунаправленная связь
- Преобразование уровней 3 В/5 В
- Работа при высокой температуре: 105°C
- Скорость передачи данных до 10 Мбит/с (NRZ)
- Низкое энергопотребление
- Работа при 5 В
- Максимум 1,3 мА на канал при 0–2 Мбит/с
- Максимум 4,0 мА на канал при 10 Мбит/с
- Работа при 3 В
- Максимум 0,8 мА на канал при 0–2 Мбит/с
- Максимум 1,8 мА на канал при 10 Мбит/с
- Программируемое состояние выхода по умолчанию
- Высокая устойчивость к синфазным переходным процессам: >25 кВ/мкс

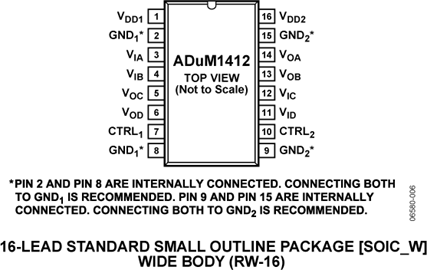

- Корпус SOIC с 16 выводами, широкий, соответствующий директиве RoHS
- Сертификаты безопасности и соответствия нормативным требованиям
- Признание UL: 3750 В среднекв. в течение 1 минуты по стандарту UL 1577
- Уведомление о принятии компонентов CSA № 5A
- Сертификат соответствия VDE
- DIN V VDE V 0884-10
- (VDE V 0884-10): 2006-12
- VIORM = 560 В (пиковое)
ADUM1412 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
