Description
- Сведения о продукте

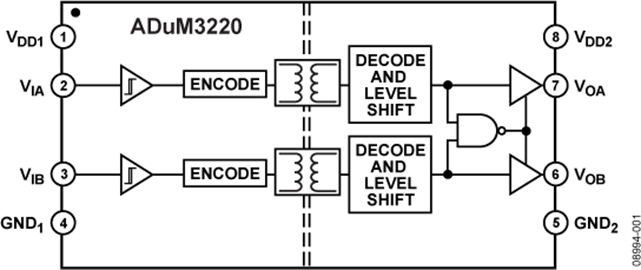

- ADuM3220/ADuM3221 представляют собой изолированные двухканальные драйверы затворов с током 4 А на основе технологии iCoupler® компании Analog Devices, Inc. Сочетая высокоскоростную КМОП-технологию и технологию монолитных трансформаторов, эти компоненты изоляции обеспечивают выдающиеся эксплуатационные характеристики, превосходящие альтернативные решения, такие как комбинация импульсных трансформаторов и драйверов затворов.
- ADuM3220/ADuM3221 обеспечивают цифровую изоляцию в двух независимых каналах изоляции. Они имеют максимальную задержку распространения 60 нс и согласование между каналами 5 нс. По сравнению с драйверами затворов, в которых используются методы высоковольтного сдвига уровня, ADuM3220/ADuM3221 обеспечивают преимущество истинной гальванической изоляции между входом и каждым выходом, что позволяет выполнять сдвиг уровня напряжения через изолирующий барьер. ADuM3220 имеет логику защиты от сквозных токов, которая предотвращает одновременное включение обоих выходов, тогда как ADuM3221 допускает одновременное включение обоих выходов. Обе части обеспечивают низкий уровень на выходе по умолчанию, как требуется для применений с драйверами затворов.
- ADuM3220/ADuM3221 работают при входном напряжении питания от 3,0 В до 5,5 В, что обеспечивает совместимость с системами с более низким напряжением. Выходы ADuM3220A/ADuM3221A могут работать при напряжениях питания от 4,5 В до 18 В. Выходы ADuM3220B/ADuM3221B могут работать при напряжениях питания от 7,6 В до 18 В.
- Температура перехода ADuM3220/ADuM3221 задается в диапазоне от −40°C до +125°C.
- Области применения
- Изолированные синхронные преобразователи постоянного тока
- Драйверы затворов MOSFET/IGBT
- ### Особенности и преимущества
- Пиковый выходной ток 4 А
- Точные временные характеристики
- Максимальная задержка распространения изолятора и драйвера 60 нс
- Максимальное согласование между каналами 5 нс
- Высокая рабочая температура перехода: 125°C
- Логические входные уровни: от 3,3 В до 5 В
- Выходное управление: от 7,6 В до 18 В
- Блокировка при пониженном напряжении (UVLO) при напряжении VDD2 7,0 В
- Защита от теплового отключения при температуре >150°C
- Низкий уровень на выходе по умолчанию
- Работа на высоких частотах: от постоянного тока до 1 МГц
- Логические уровни входа CMOS
- Высокая устойчивость к синфазным переходным помехам: 25 кВ/мкс
- Автомобильные версии квалифицированы в соответствии с AEC-Q100
- См. техническое описание для получения дополнительных характеристик.
ADUM3220 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
| RoHS | RoHS Compliant |
