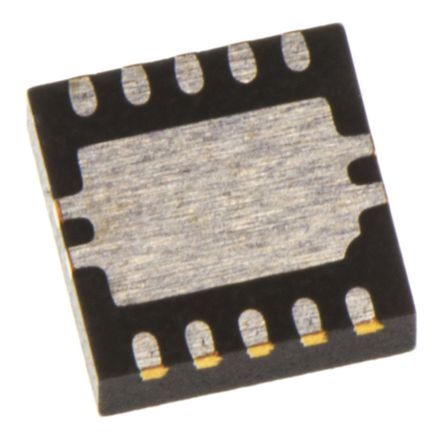

Image is for your reference only,please check specifications for details
- BQ24010DRCR - TI
-
Manufacturer:TI
-
ManyChip's Part#:MC15368200
-
Category:Battery Management IC
-
Package:VSON-10
-
Datasheet:Datasheet 3D Model
-
Description:Управление зарядом аккумулятора bqTINY(TM), линейное зарядное устройство для 1-элементного Li-Ion с FET на 1А, обнаружение переменного тока и датчик температуры в QFN-10, зарядное устройство Li-Ion/Li-Pol, 1000мА, 4.2В, 10-контактный VSON EP, лента и катушка
-
Stock Locations:
-
Availability:14 pcs In Stock
-
MOQ:1 pcs
-
Unit Price:$ 2.31
Updated at 16/09/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- ОПИСАНИЕ
- Серия bqTINY™ представляет собой высокоинтегрированные линейные устройства управления зарядом литий-ионных и литий-полимерных аккумуляторов, предназначенные для портативных применений с ограниченным пространством. Серия bqTINY™ предлагает интегрированный силовой полевой транзистор и датчик тока, защиту от обратного тока, высокоточную регулировку тока и напряжения, индикацию состояния заряда и
- завершение заряда в компактном корпусе.
- ОСОБЕННОСТИ
- • Компактный корпус MLP (QFN) размером 3 мм × 3 мм
- • Идеально подходит для конструкций с низким падением напряжения для одноэлементных литий-ионных или литий-полимерных аккумуляторов в условиях ограниченного пространства
- • Интегрированный силовой полевой транзистор и датчик тока для приложений зарядки током до 1 А
- • Защита от обратной утечки предотвращает разряд аккумулятора
- • Интегрированная регулировка тока и напряжения
- • Точность регулировки напряжения ±0,5%
- • Завершение заряда по минимальному току и времени
- • Предварительная кондиционирующая зарядка с таймером безопасности
- • Выходы состояния для светодиода или интерфейса системы, указывающие на зарядку и неисправности
- • Обнаружение установки и извлечения аккумулятора
- • Работает со стабилизированными и нестабилизированными источниками питания
- • Защита от короткого замыкания
- • Варианты напряжения заряда: 4,2 В и 4,36 В
- ОБЛАСТИ ПРИМЕНЕНИЯ
- • Сотовые телефоны
- • КПК, MP3-плееры
- • Цифровые камеры
- • Интернет-устройства
BQ24010DRCR Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Mounting Style | Surface Mount |
| Number of Pins | 10 Pin |
| Case/Package | VSON-10 |
| Supply Voltage (DC) | 16.5V (max) |
| Input Voltage (DC) | 16.5 V |
| Output Voltage | 4.2 V |
| Output Current | 1 A |
| Output Current (Max) | 1 A |
| Output Current (Min) | 100 mA |
| Operating Temperature (Max) | 125 ℃ |
| Operating Temperature (Min) | -40 ℃ |
| Supply Voltage | 3V ~ 16.5V |
| Supply Voltage (Max) | 16.5 V |
| Input Voltage | 16.5 V |
| Show | |
| Size-Length | 3 mm |
| Size-Width | 3 mm |
| Size-Height | 0.9 mm |
| Operating Temperature | -40℃ ~ 125℃ |
| Product Lifecycle Status | Active |
| Packaging | Tape & Reel (TR) |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
| HK STC License | NLR |
