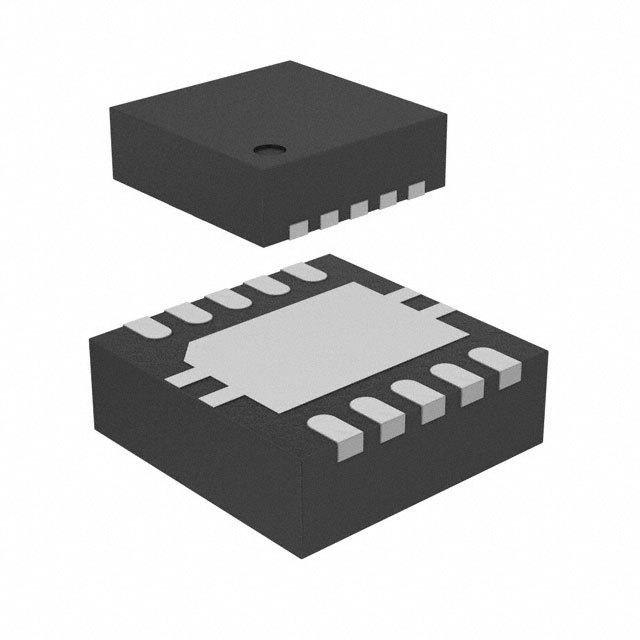

Image is for your reference only,please check specifications for details
- BQ24012DRCR - TI
-
Manufacturer:TI
-
ManyChip's Part#:MC33893336
-
Category:Battery Management IC
-
Package:VSON-10
-
Datasheet:Datasheet 3D Model
-
Description:Управление зарядом аккумулятора bqTINY(TM) Линейное зарядное устройство для 1-элементного Li-Ion с FET 1А, наличие переменного тока и разрешение заряда в QFN-10 Зарядное устройство Li-Ion/Li-Pol 1000мА 4.2В 10-выводной VSON EP лента и катушка
-
Stock Locations:
-
Availability:192 pcs In Stock
-
MOQ:1 pcs
-
Unit Price:$ 3.36
Updated at 16/09/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- BQ24012DRCR представляет собой высокоинтегрированное устройство линейного управления зарядом литий-ионных и литий-полимерных аккумуляторов, предназначенное для портативных применений с ограниченным пространством. Серия bqTINY™ включает интегрированный силовой полевой транзистор и датчик тока, защиту от обратного тока, высокоточную регулировку тока и напряжения, индикацию состояния заряда и завершение заряда в компактном корпусе. bqTINY™ заряжает аккумулятор в три этапа: подготовка, постоянный ток и постоянное напряжение. Заряд завершается на основе минимального тока. Внутренний таймер заряда обеспечивает резервную функцию безопасности для завершения заряда. Устройство автоматически возобновляет заряд, если напряжение аккумулятора падает ниже внутреннего порога. bqTINY™ автоматически переходит в режим сна при отключении питания VCC. В дополнение к стандартным функциям различные версии bqTINY™ предлагают множество дополнительных возможностей.
- Защита от обратной утечки предотвращает разряд аккумулятора
- Интегрированная регулировка тока и напряжения
- Точность регулировки напряжения ±0,5%
- Завершение заряда по минимальному току и времени
- Предварительная подготовка заряда с таймером безопасности
- Обнаружение установки и извлечения аккумулятора
- Работает со стабилизированными и нестабилизированными источниками питания
- Защита от короткого замыкания
- Экологичный продукт без содержания сурьмы и брома
- Устройство имеет ограниченную встроенную защиту от электростатического разряда; для предотвращения электростатического повреждения затворов МОП-транзисторов при хранении или обращении выводы должны быть замкнуты накоротко, или устройство должно быть помещено в токопроводящий пенопласт.
BQ24012DRCR Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Mounting Style | Surface Mount |
| Number of Pins | 10 Pin |
| Case/Package | VSON-10 |
| Supply Voltage (DC) | 16.5V (max) |
| Input Voltage (DC) | 16.5 V |
| Output Voltage | 4.2 V |
| Output Current | 1000 mA |
| Number of Positions | 10 Position |
| Operating Temperature (Max) | 125 ℃ |
| Operating Temperature (Min) | -40 ℃ |
| Supply Voltage | 3V ~ 16.5V |
| Supply Voltage (Max) | 16.5 V |
| Input Voltage | 16.5 V |
| Show | |
| Operating Temperature | -40℃ ~ 125℃ |
| Product Lifecycle Status | Active |
| Packaging | Tape & Reel (TR) |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
| REACH SVHC Compliance | No SVHC |
| REACH SVHC Compliance Edition | 2015/06/15 |
| ECCN Code | EAR99 |
