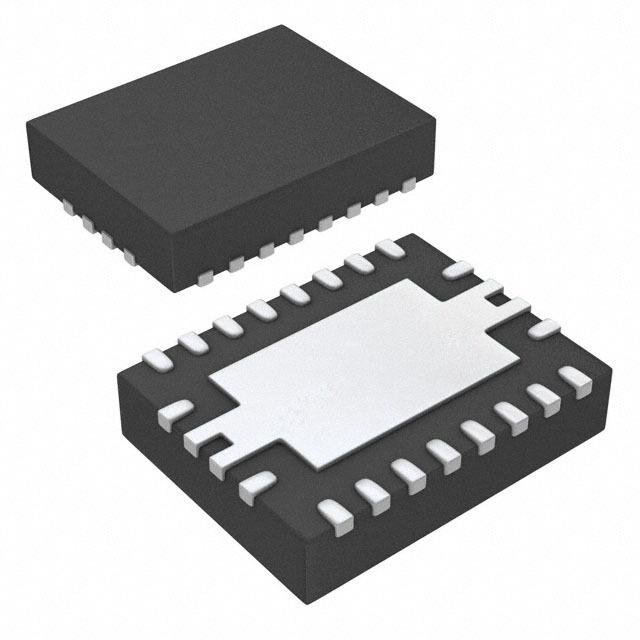

Image is for your reference only,please check specifications for details
- BQ24105RHLR - TI
-
Manufacturer:TI
-
ManyChip's Part#:MC2556639
-
Category:Battery Management IC
-
Package:VQFN-20
-
Datasheet:Datasheet 3D Model
-
Description:Управление зарядом аккумулятора, автономный синхронный импульсный зарядный устройство Li-Ion со встроенным 2А FET в QFN-20, для 1-3 элементов, импульсный зарядный для Li-Ion/Li-Pol/NiMH/NiCD, от 150мА до 2000мА, 2.1В до 15.5В, 20-выводной VQFN EP, лента и катушка
-
Stock Locations:
-
Availability:2 pcs In Stock
-
MOQ:1 pcs
-
Unit Price:$ 1.8
Updated at 20/09/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- BQ24105RHLR представляет собой автономный синхронный импульсный зарядное устройство для литий-ионных аккумуляторов с полевым транзистором на 2 А. Он предназначен для широкого спектра портативных применений. Серия bqSWITCHER™ предлагает встроенный синхронный ШИМ-контроллер и силовые полевые транзисторы, высокоточное регулирование тока и напряжения, предварительную подготовку заряда, индикацию состояния заряда и завершение заряда. Версия с управлением от системы предоставляет дополнительные входы для полного управления зарядом под контролем системы. bqSWITCHER™ заряжает аккумулятор в три этапа: подготовка, постоянный ток и постоянное напряжение. Заряд завершается на основе выбираемого пользователем минимального уровня тока. Программируемый таймер заряда обеспечивает резервную безопасность при завершении заряда. Он автоматически перезапускает цикл заряда, если напряжение аккумулятора падает ниже внутреннего порога, и автоматически переходит в режим сна при отключении питания VCC.
- Высокоточное регулирование напряжения и тока
- Измерение тока аккумулятора по верхнему плечу
- Мониторинг температуры аккумулятора
- Автоматический режим сна для низкого энергопотребления
- Защита от обратной утечки предотвращает разряд аккумулятора
- Тепловое отключение и защита
- Встроенное обнаружение аккумулятора
- Экологичный продукт без сурьмы и брома
- Устройство имеет ограниченную встроенную защиту от электростатического разряда; при хранении или обработке выводы должны быть закорочены или устройство помещено в проводящий пенопласт для предотвращения электростатического повреждения затворов МОП-транзисторов.
BQ24105RHLR Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Mounting Style | Surface Mount |
| Number of Pins | 20 Pin |
| Case/Package | VQFN-20 |
| Supply Voltage (DC) | 16.0V (max) |
| Input Voltage (DC) | 16.0 V |
| Output Voltage | 2.1V ~ 15.5V |
| Number of Positions | 20 Position |
| Power Dissipation | 1810 mW |
| Switching Frequency | 1.10 MHz |
| Operating Temperature (Max) | 85 ℃ |
| Operating Temperature (Min) | -40 ℃ |
| Power Dissipation (Max) | 1810 mW |
| Supply Voltage | 4.3 V |
| Supply Voltage (Max) | 16 V |
| Input Voltage | 16 V |
| Show | |
| Operating Temperature | -40℃ ~ 85℃ |
| Product Lifecycle Status | Active |
| Packaging | Cut Tape (CT) |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
| REACH SVHC Compliance | No SVHC |
| REACH SVHC Compliance Edition | 2015/06/15 |
| HK STC License | NLR |
