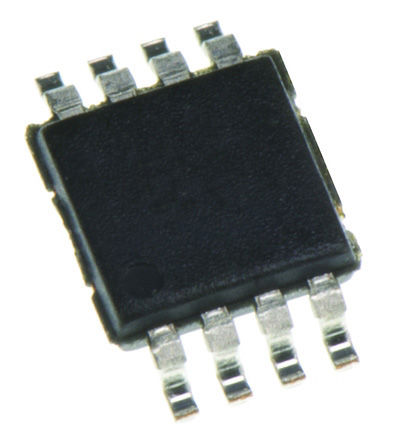

Image is for your reference only,please check specifications for details
- BQ24200DGN - TI
-
Manufacturer:TI
-
ManyChip's Part#:MC35105458
-
Category:Battery Management IC
-
Package:PowerPad-MSOP-8
-
Datasheet:Datasheet 3D Model
-
Description:Управление зарядом аккумулятора, 500 мА, зарядное устройство Li-Ion 4.2 В для приложений с ограничением тока, с контролем температуры, MSOP-8, линейное управление зарядом Li-Ion/Li-Pol, 500 мА, 4.1 В, 8-конт. HVSSOP EP, лента и катушка
-
Stock Locations:
-
Availability:235 pcs In Stock
-
MOQ:1 pcs
-
Unit Price:$ 4.78
Updated at 16/09/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- Серия bq2420x представляет собой простые линейные устройства управления зарядом Li-Ion, предназначенные для недорогих и ограниченных по пространству зарядных приложений. Серия bq2420x объединяет в одном монолитном устройстве встроенный силовой полевой транзистор, высокоточную регулировку напряжения, контроль температуры, индикацию состояния заряда и завершение заряда.
- bq2420x разработан для работы с сетевым трансформатором с ограничением тока, поэтому не обеспечивает никакой регулировки тока. Однако эти устройства имеют фиксированный внутренний токовый ограничитель для предотвращения повреждения встроенного силового полевого транзистора. Предусмотрена ограниченная по времени фаза предварительной подготовки для восстановления глубоко разряженных элементов. Когда напряжение аккумулятора достигает зарядного напряжения, высокоточный контур регулировки напряжения вступает в работу и завершает цикл заряда. Заряд завершается на основе минимального тока. Внутренний таймер заряда обеспечивает резервную безопасность для завершения заряда.
- Другие стандартные функции включают автоматический режим сна, активируемый, когда напряжение VCC падает ниже напряжения аккумулятора, которое падает ниже порога VRCH.
- В дополнение к стандартным функциям базовый продукт предоставляет два дополнительных улучшения: контроль температуры и отображение состояния. Схема контроля температуры непрерывно измеряет температуру аккумулятора с помощью внешнего термистора и блокирует заряд, пока температура аккумулятора не окажется в заданных пользователем пределах. Вывод STAT указывает три состояния работы зарядного устройства: зарядка выполняется, зарядка завершена и неисправность. Этот выход может использоваться для управления светодиодом или интерфейсом с микроконтроллером.
BQ24200DGN Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Mounting Style | Surface Mount |
| Number of Pins | 8 Pin |
| Case/Package | PowerPad-MSOP-8 |
| Supply Voltage (DC) | 13.5V (max) |
| Input Voltage (DC) | 13.5 V |
| Output Voltage | 4.1 V |
| Output Current | 0.5 A |
| Power Dissipation | 1750 mW |
| Operating Temperature (Max) | 85 ℃ |
| Operating Temperature (Min) | -40 ℃ |
| Power Dissipation (Max) | 1750 mW |
| Supply Voltage | 2.8 V |
| Input Voltage | 13.5 V |
| Show | |
| Size-Length | 3 mm |
| Size-Width | 3 mm |
| Size-Height | 1.02 mm |
| Operating Temperature | -40℃ ~ 125℃ |
| Product Lifecycle Status | Active |
| Packaging | Tube |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
| REACH SVHC Compliance Edition | 2015/06/15 |
| ECCN Code | EAR99 |
